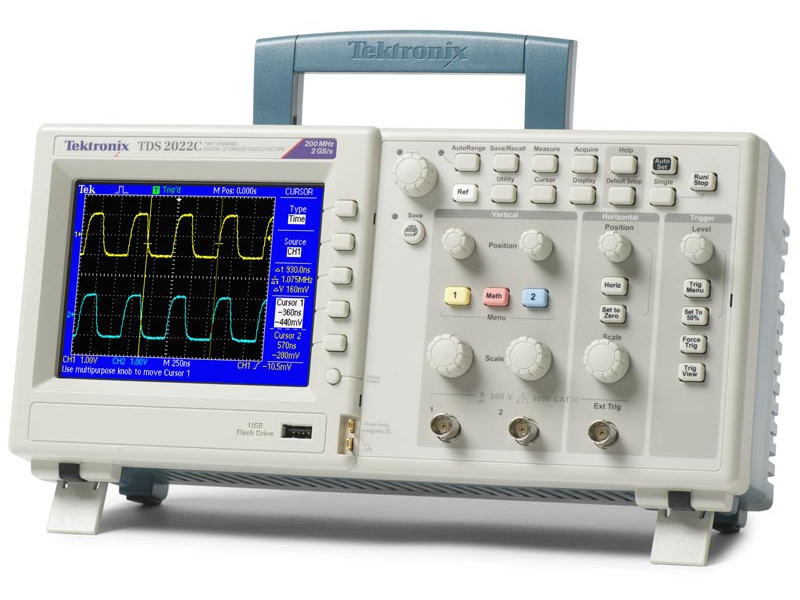

Осциллограф цифровой запоминающий Tektronix TDS2022C
Доставка курьером от 1 дня - от 500 ₽
Осциллограф памяти цифрового типа Tektronix TDS2022C имеет в своем арсенале обширный набор опций, благодаря которым обеспечивается его высокая производительность, простота и удобство использования, компактный формат и многофункциональность при передаче данных. Используемая в данной модели осциллографа патентованная технология выборок от Tektronix позволяет производить выборку в режиме реального времени, обеспечивая максимально точный сбор сигналов. При этом, производительность этого процесса не снижается даже при использовании сразу нескольких каналов.
Модернизированные триггеры способствуют изоляции сигналов, расширенные возможности для проведения математических операций и автоматические измерения ускоряют процесс анализа, а специальные инструменты помогают в устранении неисправностей, что делает данный осциллограф от Tektronix идеальным выбором для применения в производственной и сервисной сферах, где от принятия решений зависит многое. Осциллограф Tektronix TDS2022C - это цифровой запоминающий осциллограф с отличными характеристиками, который станет незаменимым помощником в процессе отладки, проектирования и тестирования электронных систем и устройств.
Устройство оснащено 2 каналами с максимальной частотой дискретизации 2,0 Гвыб/с на каждый канал, обеспечивая высокую точность и качество получаемых данных. Полоса пропускания осциллографа составляет 200 МГц, что позволяет работать с широким спектром сигналов. Осциллограф оснащен ярким ЖК-дисплеем с разрешением QVGA, который обеспечивает четкое и насыщенное изображение. Длина записи составляет 2,5 тысячи точек на всех временных интервалах, а вертикальное разрешение - 8 бит. С помощью Tektronix TDS2022C вы сможете проводить тестирование по телекоммуникационным маскам, отправлять email по заданному событию и тестировать по заданным пределам.
В нашем магазине вы можете купить Осциллограф цифровой запоминающий Tektronix TDS2022C или выбрать прибор из широкого ассортимента продукции Tektronix. Наши специалисты всегда готовы помочь с выбором наиболее подходящего для вас измерительного оборудования. Мы осуществляем доставку заказов по всей территории Российской Федерации.
Интерфейсы:
- Хост-порт USB 2.0 на передней панели облегчает и ускоряет сохранение данных, распечатку и подключение USB клавиатуры
- Порт USB 2.0 на задней панели упрощает подключение к ПК и прямую распечатку на совместимом с PictBridge® принтере
- Входящая в комплект поставки базовая версия ПО LabVIEW SignalExpress™ TE компании National Instrument и ПО Tektronix OpenChoice® позволяют интегрировать осциллограф в контрольно-измерительные системы
| Полоса пропускания | 200 МГц |
| Число каналов | 2 |
| Вход внешнего запуска | присутствует |
| Частота дискретизации в каждом канале | 2.0 Гвыб/с |
| Длина записи | 2,5 тыс. точек при всех скоростях развертки |
| Вертикальное разрешение | 8 бит |
| Вертикальная чувствительность | от 2 мВ/дел до 5 В/дел во всех моделях с калиброванной тонкой настройкой |
| Погрешность вертикального отклонения по постоянному току | ±3 % |
| Масштабирование по вертикали | Расширение или сжатие живых или сохраненных сигналов |
| Максимальное входное напряжение | 300 Вср.кв. (КАТ II); снижается со скоростью 20 дБ/декаду при частоте более 100 кГц до 13 Впик-пик при 3 МГц |
| Диапазон положений осциллограмм | от 2 мВ/дел до 200 мВ/дел +2 Вот 200 мВ/дел до 5 В/дел +50 В |
| Ограничение полосы пропускания | 20 МГц во всех моделях |
| Режим входа | Связь по постоянному току, связь по переменному току, земля во всех моделях |
| Входное сопротивление | 1 МОм параллельно с 20 пФ |
| Диапазон скорости развертки | от 2,5 нс/дел до 50 с/дел |
| Погрешность развертки | 50 х 10-6 |
| Горизонтальная растяжка | Расширение или сжатие живых или сохраненных сигналов |
| Интерфейсы ввода/вывода | |
| Порты USB | Хост-порт USB на передней панели поддерживает USB накопители. Порт USB на задней панели поддерживает подключение к ПК и все совместимые с PictBridge принтеры |
| GPIB | опция |
| Энергонезависимая память | |
| Отображение сохраненных сигналов | Сохраненные сигналы длиной (2) 2,5 тыс. точек |
| Сохранение сигналов без USB накопителя | (2) 2,5 тыс. точек |
| Максимальный объем USB накопителя | 64 ГБ |
| Сохранение сигналов на USB накопителе | 96 и более опорных сигналов на каждые 8 МБ |
| Сохранение настроек без USB накопителя | 10 настроек органов управления передней панели |
| Сохранение настроек на USB накопителе | 4000 и более настроек органов управления передней панели на каждые 8 МБ |
| Сохранение снимков экрана на USB накопителе | 128 и более снимков экрана на каждые 8 МБ (число снимков зависит от выбранного формата файлов) |
| Сохранение всех параметров на USB накопителе | 12 и более операций сохранения на каждые 8 МБОдна операция сохранения всех параметров создает от 3 до 9 файлов (настройка, снимок экрана, плюс один файл на каждый отображаемый сигнал) |
| Режимы регистрации данных | |
| Обнаружение пиковых значений | Захват высокочастотных и случайных глитчей. Захватывает глитчи длительностью от 12 нс (тип.) на всех скоростях развертки от 5 мкс/дел до 50 с/дел |
| Выборка | Только дискретизация данных |
| Усреднение | Усреднение 4, 16, 64 или 128 осциллограмм |
| Однократный запуск | Кнопка однократного запуска выполняет захват одной последовательности |
| Прокрутка | Все значения скорости развертки >100 мс/дел |
| Система запуска | |
| Режимы запуска | Автоматический, нормальный, однократный |
| Типы запуска | |
| По перепаду (положительному или отрицательному) | Обычный запуск по уровню. По положительному или отрицательному перепаду в любом канале. Режимы входа схемы запуска: связь по переменному току, связь по постоянному току, подавление шума, ФВЧ, ФНЧ |
| По видеосигналу | Запуск во всем строкам или отдельным строкам, по четным/нечетным или всем полям композитного видеосигнала, или запуск по вещательным стандартам (NTSC, PAL, SECAM) |
| По длительности импульса (или глитча) | Запуск по длительности импульса, меньшей, большей, равной или неравной установленному значению в диапазоне от 33 нс до 10 с |
| Источник сигнала запуска | Канал 1, Канал 2, Внешний, Внешний/5, сеть переменного тока |
| Просмотр сигнала запуска | Показывает сигнал запуска при нажатой кнопке Trigger View |
| Измерение частоты сигнала запуска | Показывает значение частоты источника сигнала запуска |
| Курсоры | |
| Типы | Амплитуда, время |
| Измерения | ΔT, 1/ΔT, ΔV |
| Автоматические измерения | |
| Виды измерений | Период, частота, длительность положительного импульса, длительность отрицательного импульса, длительность фронта, длительность спада, максимум, минимум, двойной размах, среднее значение, среднеквадратическое значение, среднеквадратическое значение за период, среднеквадратическое значение по курсору, скважность, фаза, задержка. |
| Математические функции | |
| Операции | Сложение, вычитание, умножение, БПФ |
| БПФ | Окна: Ганна, с плоской вершиной, прямоугольник с 2048 точками |
| Источники сигнала | Кан.1 – Кан.2, Кан.2 – Кан.1, Кан.1 + Кан.2, Кан.1 х Кан.2 |
| Меню автонастройки | |
| Возможности | Автоматическая настройка одной кнопкой параметров систем запуска, вертикального и горизонтального отклонения для всех каналов (с возможностью отмены). |
| Меандр | Один период, несколько периодов, положительный или отрицательный перепад |
| Синусоида | Синусоида |
| Видеосигнал (NTSC, PAL, SECAM) | Поля: все, нечетные или четные. Строки: все или строка с выбранным номером |
| Автоматический выбор диапазона | Автоматически настраивает параметры систем вертикального и/или горизонтального отклонения осциллографа при перемещении пробника от точки к точке, или при больших изменениях сигнала. |
| Дисплей | |
| Тип | Активная цветная TTF матрица, QVGA |
| Интерполяция | Sin(x)/x |
| Режимы отображения | Точки, векторы |
| Послесвечение | Выкл, 1 с, 2 с, 5 с, бесконечно |
| Формат | YT и XY |
| Многоязычный интерфейс пользователя и контекстная справка | |
| Доступные языки | Английский, французский, немецкий, итальянский, японский, корейский, португальский, русский, упрощенный китайский, испанский, традиционный китайский |
| Климатические условия и безопасность | |
| Температура | Рабочая от 0 до +50 °C. Хранения от –40 до +71 °C |
| Относительная влажность | Рабочая до 80 % при темп. не более +40 °C. Хранения до 45 % при темп. до +50 °C |
| Высота над уровнем моря | Рабочая и хранения до 3000 м |
| Электромагнитная совместимость | Соответствует директиве 2004/108/EC, EN 61326-2-1 Класс A;Австралийские нормы на электромагнитную совместимость |
| Безопасность | UL61010-1:2004, CSA22.2 № 61010-1:2004, EN61010-1:2001, IEC61010-1:2001 |
| Общие данные | |
| Габаритные размеры прибора | 326,3х158х124,2 мм |
| Габаритные размеры упаковки | 476,2х266,7х228,6 мм |
| Комплект для монтажа в стойку RM2000B | 482,6х177,8х108 мм |
| Масса прибора | 2 кг |
| Масса прибора с принадлежностями | 2,2 кг |
| NIM/NIST-Сертификат калибровки производителя | 1 |
| Ограниченная гарантия на весь срок службы – охватывает материалы и потраченное на ремонт рабочее время; гарантируется отсутствие | 1 |
| Пассивные пробники: TPP0101: 100 МГц пассивный пробник для TDS2001C/TDS2002C/TDS2004C, TPP0201: 200 МГц пассивный пробник для TD | 1 |
| Прибор | 1 |
| Программное обеспечение National Instruments SignalExpress Tektronix Edition Interactive Measurement – базовая версия – Полнос | 1 |
| Программное обеспечение OpenChoice® PC Communications – позволяет быстро и просто соединить персональный компьютер с системой Wi | 1 |
| Руководство пользователя (язык выбирается при заказе) | 1 |
| Сетевой шнур | 1 |
