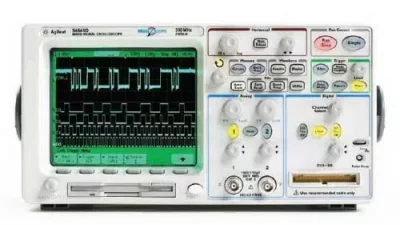

Осциллограф Agilent 54622D (демонстрационный)
Доставка курьером от 1 дня - от 500 ₽
Прибор обладает полосой пропускания 100 МГц и максимальной частотой дискретизации 2 Гвыборки/с. Это позволяет анализировать сигналы в широком диапазоне частот и получать детальные и точные результаты.
Осциллограф Agilent 54622D — это мощный и универсальный инструмент для анализа электрических сигналов. Он обладает широкими возможностями и функциями, которые делают его незаменимым для инженеров и исследователей.
Осциллограф Agilent 54622D имеет два осциллографических и 16 логических каналов, что позволяет одновременно анализировать различные типы сигналов. Это значительно ускоряет процесс исследования и повышает его эффективность.
Прибор обладает полосой пропускания 100 МГц и максимальной частотой дискретизации 2 Гвыборки/с. Это позволяет анализировать сигналы в широком диапазоне частот и получать детальные и точные результаты.
Максимальная глубина памяти составляет 8 Мвыборок, что обеспечивает возможность записи и анализа длинных сигналов. Однако стоит отметить, что максимальная глубина памяти доступна только при использовании одного канала, в режиме Single.
Осциллограф Agilent 54622D также оснащён функцией MegaZoom, которая позволяет максимально быстро управлять памятью и получать детальные изображения сигналов. Прибор поддерживает авто- и курсорные измерения 18 параметров, что даёт возможность точно измерять различные характеристики сигналов.
Осциллограф Agilent 54622D также поддерживает математическую обработку сигналов, включая БПФ, дифференцирование и интегрирование. Это позволяет анализировать сигналы в различных частотных диапазонах и получать дополнительную информацию о них. Дисплей с разрешением 1000 точек по горизонтали обеспечивает чёткое и детальное отображение сигналов, что делает процесс анализа более удобным и информативным.
| Осциллографические каналы | ||||
| Частота дискретизации | 200 МГц | |||
| Память | 2 Мбайта/канал, 4 Мбайта/канал при использовании 1 канала | |||
| Разрешение по вертикали | 8 бит | |||
| Обнаружение пиков | < 5 нс | |||
| Число усреднений | 2, 4, 8, 16, 34, 64, ..., 16К (устанавливается пользователем) | |||
| Логические каналы | ||||
| Частота дискретизации | 400 МГц | |||
| Память | 8 Мбайт/канал (8 каналов на одном устройстве подключения), 4 Мбайта/канал (2 устройства подключения) | |||
| Разрешение по вертикали | 1 бит | |||
| Обнаружение пиков | < 5 нс | |||
| Вертикальное отклонение | ||||
| Осциллографические каналы | ||||
| Полоса пропускания | 0 - 60 МГц (HP 54621A/D), | |||
| Коэф. отклонения | 1 мВ/дел - 5 В/дел | |||
| Время нарастания ПХ | 5,8 нс | |||
| Входной импеданс | 1 МОм/14 пФ | |||
| Макс. входное напряжение | 400 В, 500 В (с делителем 10074C (1:10))Логические каналы:@@ | |||
| Количество каналов | 16 (обозначаются D0 - D15) | |||
| Установка пороговых уровней | отдельная для устройств подключения 1 (DO - D7) и 2 (D8 - D15) | |||
| Макс. входное напряжение | ±40 В (пиковое значение) | |||
| Диапазон установки пороговых уровней | ± 8 В с шагом 10 мВ | |||
| Погрешность установки пороговых уровней | ± (100 мВ + 3% от установленного значения порогового уровня) | |||
| Динамический диапазон | ± 10 В относительно порогового уровня | |||
| Мин. входное напряжение | 500 мВ | |||
| Входной импеданс | 100 кОм/8 пФ | |||
| Горизонтальное отклонение | ||||
| Коэффициент развертки | 5 нс/дел - 50 с/дел | |||
| Режимы развертки | основная, задержанная, режим прокрутки, режим X-Y | |||
| Система запуска | ||||
| Источники запуска | каналы 1, 2, 3, 4, D0 - D15, сеть, внешний | |||
| Режимы запуска | автоматический, нормальный, однократный | |||
| Виды запуска | по перепаду, по кодовому слову, по длительности импульса, по видеосигналу, по последовательности событий, по состояниям I2C, по длительности кодового слова. | |||
- Осциллограф 54622D;
- Руководство по обслуживанию, руководство по программированию;
- Сетевой шнур;
- Локализованная справочная система;
- Осциллографические пробники 10:1 с опознанием подключения (10074С) - 2 шт.;
- 16-канальный набор входных логических пробников (2 по 8 каналов);
- Сумка для принадлежностей и защитная крышка передней панели;
- Программное обеспечение BenchLink XL;
- Кабель RS-232.
