Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

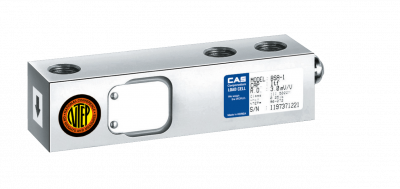

Тензодатчики CAS BSA обеспечивают измерения в полном диапазоне как при прямой нагрузке, так и при обратном применении силы. Это позволяет устанавливать их в системы на сжатие и на растяжение.

Номинальная нагрузка (т): 0.25, 0.5, 1, 2, 3, 5
Класс защиты: IP66
Материал: инструмен. сталь

Применение тензодатчиков CAS BSA

Применяются в основном в весовых системах на сжатие и на растяжение.

Для платформенных весов
Для палетных весов
Для весовых дозаторов
Для взвешивания бункеров и емкостей

Ваши выгоды от использования тензодатчиков CAS BSA

Безопасная перегрузка до 150% к НПВ	Тензодатчик выдержит нагрузку 150% к НПВ, то есть НПВх1,5
Класс защиты IP66	Защищает от струй с любого направления
Компенсируемый диапазон температур от -10 до +40°C	В рамках данного диапазона работает компенсирующее термосопротивление, которое гарантирует линейность данных
Рабочий диапазон температур от -30 до +80°C	Датчик может работать при данных температурах
Длина кабеля 5м	На это расстояние можно отдалить тензодатчик от индикатора
4-х проводной кабель с экранирующей оплеткой	Классика тензометрии, обеспечивает простую и надежную работу оборудования
Полиуретановая изоляционная оболочка кабеля	Эластичная даже при низких температурах, устойчива к истиранию и механическому воздействию - лучший вариант для наружной прокладки кабеля

Изготовлен из легированной стали (ЛС)

ОПИСАНИЕ
Особенности конструкции:

Тензодатчики CAS BSA имеют класс защиты IP66 и используются для построения платформенных весов, бункерного взвешивания.
Кабель: 5 м; 4-жильный с экранирующей оплеткой и изоляционной оболочкой из полиуретана;
Материал: Легированная сталь.

Установка тензодатчика CAS BSA

Предел взвешивания	Болт крепления	Момент затяжки
500 кг - 2 т	M12 × 1,75 (10.9)	100 Нм
3 - 5 т	M18 × 1,5 (10.9)	350 Нм

Технические характеристики тензодатчиков CAS BSA

Характеристики	Тензодатчик CAS BSA
Наибольший предел взвешивания, т	250 кг, 500 кг, 1, 2, 3, 5
Рабочий коэффициент передачи (РКП), мВ/В	3,0 ± 0,0075
Диапазон значения нуля, мВ/В	0 ± 0,03
Класс точности	C3 (OIML)
Суммарная ошибка, %	0,025
Повторяемость, %	0,01
Ползучесть (30 мин.), %	0,017
Температурный дрейф, %/10°C
Нуля	0,014
Сигнала	0,011
Напряжение возбуждения, В
Рекомендуемое	10
Максимальное	15
Сопротивление, Ом
Входное	350 ± 3,5
Выходное	350 ± 3,5
Изоляции	>2000
Безопасная перегрузка, % НПВ	150
Компенсируемый диапазон температур, °C	-10 до +40
Рабочий диапазон температур, °C	-30 до +80
Масса, кг	при НПВ от 250кг до 2 т - 0,8 при НПВ от 3 до 5 т - 1,45

Модификация	Max	A	B	C	D	E	F	G	H	I	J	K
BSA-250,500,1,2	250, 500 кг, 1,2 т	25,4	76,2	130	32,0	32,0	15,8	13,5	13,5	16,0	M12 × 1,75	57,0
BSA-3, BSA-5	3, 5 т	38,1	95,3	171,5	38,0	38,0	19,0	20,0	20,0	19,0	M18 × 1,5	76,0

Монтаж тензодатчиков CAS BSA

Схема монтажа тензодатчиков для взвешивания подвижного груза (скота)

Способ монтажа тензодатчиков для взвешивания подвижных грузов

Модель	НПВ	Прокладка	Шаровая опора	Шар	Приемник нагрузки
CAS BSA	500кг, 1, 2т	SP-1	BCUPT-1	B-1	LRCV-1
CAS BSA	3, 5т	SP-2	BCUPT-2	B-2	LRCV-2

Схема монтажа тензодатчиков с помощью ножки с рокером и ножки шаровой опоры

Монтаж тензодатчиков с помощью ножки с рокером

Модель	НПВ	Прокладка	Ножка с рокером
BSA-xx-TEND	500кг, 1, 2т	SP-1	-

Модель	НПВ	Прокладка	Ножка шаровой опоры
BSA	500кг, 1, 2т	SP-1	SF-M

Схема монтажа тензодатчиков для взвешивания больших грузов

Опции:

- нержавеющая сталь

Модель	A	B	C	D	E	F	G	H	I	J	K
BSA 500 кг, 1, 2 т	101,6	127	17,8	101,6-114,3	17,8	180,9	52,3	101,6	101,6	127	M16
BSA 3, 5 т	101,6	127	23,9	127-140	29,9	215,9	82,5	101,6	101,6	127	M16
