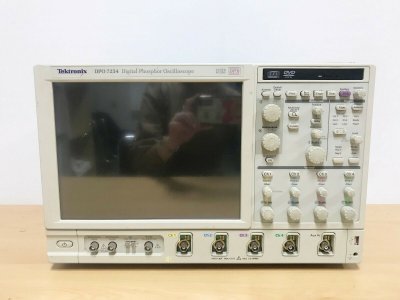

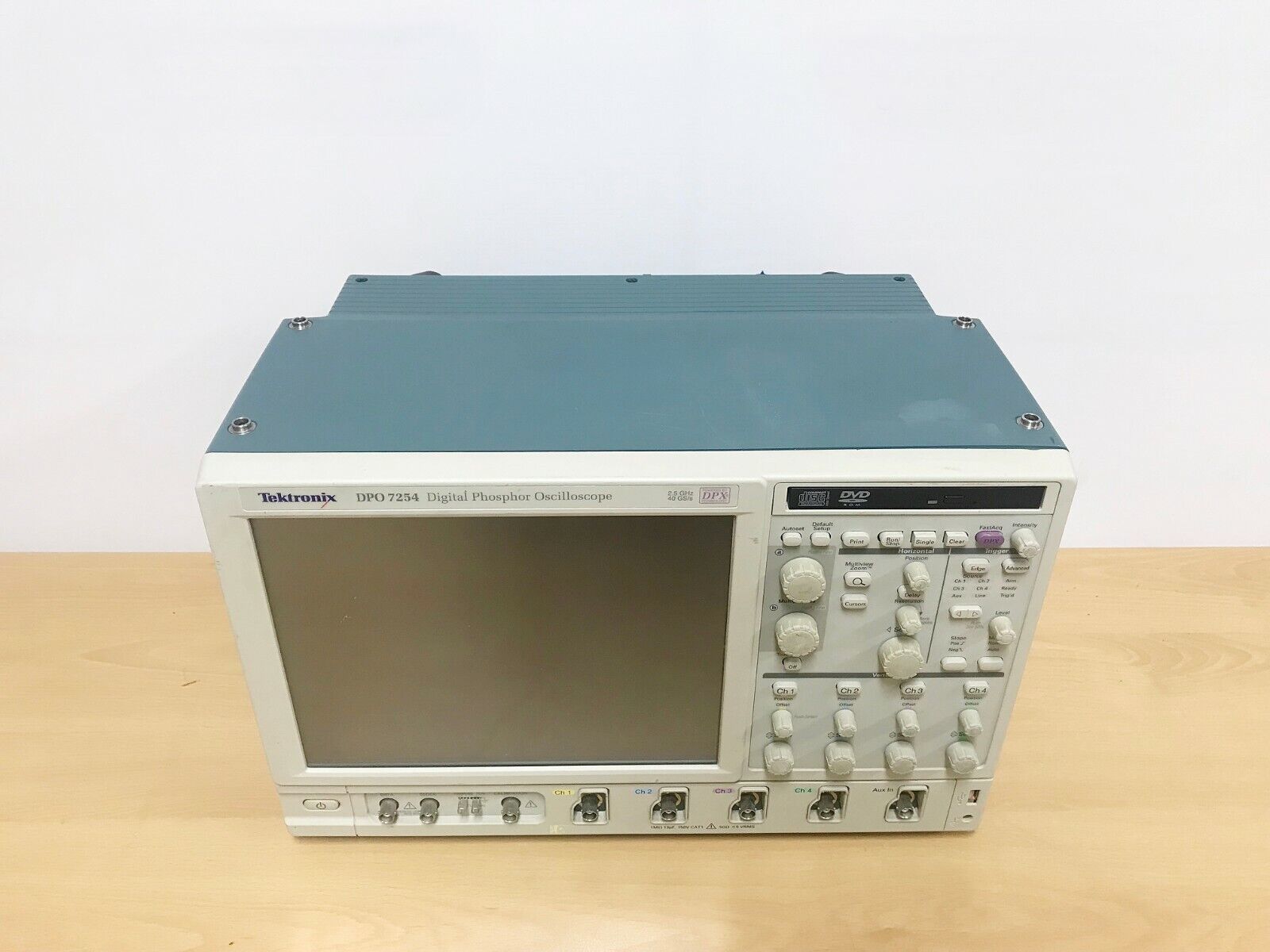

Цифровой осциллограф Tektronix DPO7254 (демонстрационный) в Стародубе
0
Арт. d-10739
1 551 021 руб.
-54%
Цена указана с учётом НДС 22%
Нашли дешевле?
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Характеристики
Описание
Цифровой осциллограф Tektronix DPO 7254 — это высокопроизводительный прибор с четырьмя каналами и полосой пропускания 2,5 ГГц, который идеально подходит для сложных задач в области электроники и телекоммуникаций.
Все описание
Товар участвует в акции
Распродажа выставочных образцов
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Tektronix DPO7254 представляет собой стационарный цифровой запоминающий осциллограф, работающий в широком диапазоне частот. Прибор имеет полосу пропускания в 2,5 ГГц с частотой дискретизации до 40 ГГц. Одной из ключевых особенностей является его память, которая составляет 40 мегабайт на канал, что позволяет хранить большие объемы данных и проводить более глубокий анализ. Возможности синхронизации осциллографа включают синхронизацию по фронту сигнала, длительности импульса, глитчам, времени ожидания, состоянию, нарушению времени становления или удержания, окну, автоматическую синхронизацию, синхронизацию при однократном событии, синхронизацию по ранту и по логическим условиям.
Это обеспечивает гибкость при анализе различных типов сигналов и облегчает процесс сбора данных. Tektronix DPO7254 также имеет множество дополнительных функций, таких как мультиоконный дисплей, функция масштабирования, автоматическое измерение параметров сигналов и возможность сохранения настроек и результатов измерений. Все это делает его отличным выбором для использования в различных областях, включая научные исследования, разработку электронных устройств, тестирование и отладку систем. Одним из главных преимуществ осциллографа является цветной дисплей с высоким разрешением, который обеспечивает четкое и яркое изображение исследуемых сигналов.
Кроме того, прибор оснащен интерфейсами VGA и Ethernet для подключения к компьютеру или сети, а также USB-портами для передачи данных и подключения внешних устройств. Осциллограф поддерживает различные режимы работы, такие как усреднение, выборка, растяжка, быстрое преобразование Фурье (БПФ), автоизмерения и курсорные измерения. Это позволяет пользователю настроить прибор в соответствии с конкретными задачами и условиями эксперимента. Прибор имеет четыре канала, что позволяет одновременно исследовать несколько сигналов.
Пиковый детектор обеспечивает точное определение амплитуды и формы сигналов, а также позволяет проводить анализ их характеристик. Цифровой осциллограф Tektronix DPO7254 является надежным и точным инструментом для исследования и анализа сигналов в различных областях науки и техники. Он позволяет получать точные и воспроизводимые результаты, которые могут быть использованы для разработки новых устройств, контроля качества продукции и проведения научных исследований.
В нашем магазине вы можете купить Цифровой осциллограф Tektronix DPO7254 - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.
| Система вертикального отклонения | |
| Входные каналы | 4 |
| Аппаратная аналоговая полоса пропускания (-3 дБ) | 2,5 ГГц |
| Время нарастания 10-90% (типичное) | 150 пс |
| Время нарастания 20-80% (типичное) | 100 пс |
| Усиление по постоянному току | ±1,25% (±1%, типовое) с отношением смещение/положение, равным 0 |
| Пределы аппаратной полосы пропускания | 250 МГц или 20 МГц |
| Подключение входов | Постоянный ток, переменный ток, заземление |
| Входное сопротивление | 1 МΩ±1% или 12 пФ ±2 пФ или 50Ω±1% |
| Чувствительность входов | 1 МΩ: цена деления – от 1 мВ до 10 В50 Ω: цена деления – от 1 мВ до 1 В |
| Разрешение по вертикали | 8 бит (> 11 бит с усреднением) |
| Максимальное входное напряжение, 1 МΩ | ±150 B CAT I, уменьшено на 20 дБ/декада до 9 BRMS свыше 200 кГц |
| Максимальное входное напряжение, 50 Ω | 5 BRMS, с пиками менее ±24 В |
| Диапазон позиционирования | ±5 делений |
| Диапазон смещения | Цена деления 1 мВ – 50 мВ: ±1 мВЦена деления 50,5мВ – 99,5 мВ: ±0,5 ВЦена деления 100 мВ – 500 мВ: ±10 ВЦена деления 505 мВ – 995 мВ: ±5 ВЦена деления 1 В – 5 В: ±100 ВЦена деления 5,05 В до 10 В: ±50 В |
| Точность смещения | Цена деления 1 мВ – 9,95 мВ: ±0,2% (значение смещения – позиционирование) ±0,1 дел.±1,5 мВЦена деления 10 мВ – 99,5 мВ: ±0,35% (значение смещения – позиционирование) ±0,1 дел.±1,5 мВЦена деления 100 мВ – 1 В: ±0,35% (значение смещения – позиционирование) ±0,1 дел.±15 мВЦена деления 1,01 В – 10 В: ±0,25% (значение смещения – позиционирование) ±0,1 дел.±150 мВ |
| Задержка двумя каналами (обычная) | ≤100 пс (50 Ω, подключение пост. тока и равной цене деления или свыше 10 мВ) |
| Выделение канала (любые два канала при равной настройке вертикального масштабирования) | ≥100:1 при ≤100 МГц и ≥ свыше 30:1 |
| Система горизонтального отклонения | |
| Диапазон временной развертки | Цена деления 25 пс – 1000 пс |
| Временное разрешение (в режиме ЕТ) с мод. 2SR | 250 фс |
| Диапазон задержки временной развертки | 5 нс – 250 с |
| Диапазон компенсации временного запаздывания канал-канал | ±200 нс |
| Точность измерения приращения времени | ((0,06/частота дискретизации)+(2.5 ppm × показание)) ср. кв. |
| Разброс синхронизации (ср.кв) | 1,5 псср.кв. (стандартный) |
| Уровень собственного шума мерцания | < 1 пс ср.кв. (< 2 пс пиковый) для записей длительностью < 10 мкс< 2.5 пс ср.кв. для записей длительностью < 30 мс< 65 частей/триллион для записей длительностью <10 нс |
| Точность временной развертки | ± 2.5 ppm + старение < 1 ppm в год |
| Система регистрации | |
| Фактическая частота дискретизации | |
| 1 канал (макс.) | 40 Гвыб./с |
| 2 канала (макс.) | 20 Гвыб./с |
| 3-4 канала (макс.) | 10 Гвыб./с |
| Частота дискретизации эквивалентного времени (макс.) | 4 трлн. Выборок в секунду (для повторяющихся сигналов) |
| Максимальная длина памяти на канал | В стандартной конфигурации – 400 М (1 кан.), 20 М (2 кан.), 10 М (4 кан.)С мод. 2RL – 80 М (1 кан.), 40 М (2 кан.), 20 М (4 кан.)С мод. 5RL – 200 М (1 кан.), 100 М (2 кан.), 50 М (4 кан.)С мод. 10RL – 400 М (1 кан.), 200 М (2 кан.), 100 М (4 кан.) |
| Максимальная продолжительность с максимальным разрешением в реальном времени (1 кан.) | |
| Разрешение | Одноразовое – 25 пс (40 Гвыб./с) |
| Максимальная продолжительность со стандартной памятью | 1 мс |
| Максимальная продолжительность с мод. 2RL | 2 мс |
| Максимальная продолжительность с мод. 5RL | 5 мс |
| Максимальная продолжительность с мод. 10RL | 10 мс |
| Система запуска Pinpoint | |
| Чувствительность | |
| Подключен внутренний канал данных | 0,5 дел. DC до 50 МГ увеличение до 1 дел. При 2 ГГц |
| Внешний (дополнительный вход) 1 МΩ | 250 мВ от DC до 50 МГц |
| Характеристики запуска | |
| Типы запуска по событию А и событию с задержкой В | По фронту, сбою, рант-импульсу, длительности, времени перехода, времени ожидания, комбинации, состоянию, установке/фиксации, интервалы – за исключением по фронту, комбинации и состоянию все типы запуска можно квалифицировать по двум каналам |
| Тип запуска в низкоскоростных последовательных протоколах (только событие А) | I2C, SPI, RS-232, CAN, (только с мод.LSA)Запуск по адресу, данным, состояниям подтверждения связи и другим условиям |
| Основные режимы запуска | Автоматический, обычный и отдельный |
| Последовательность запуска | Основная, с задержкой по времени, с задержкой по событиям, сброс по времени, сброс по состоянию, сброс по переходу. Все последовательности могут включать отдельные горизонтальные задержки после события запуска для позиционирования интервала регистрации во времени |
| Запуск, связанный с обменом данных (требуется мод. МТМ) | Поддержка кодированных сигналов AMI, HDB3, BnZS, CMI, MLT3 и NRZ. Выбор выделенной положительной или отрицательной логической единицы формы нулевого импульса или глазковой индикации. |
| Форматы запуска по типу видеосигнала и скорости полей | Запуск по отрицательному синхронизированному полному видеосигналу, полю 1 или 2 для чересстрочных систем, по любому полю, по определенной строке или по любой строке для чересстрочных систем или систем с прогрессивной разверткой. Поддерживаются системы: NTSC, PAL, SECAM и HDTV 1080/24sF, 1080p/25, 1080i/60, 1080p/24, 720p/60, 480p/60 |
| Диапазон уровня запуска | |
| Внутренний | ±12 делений от центра экрана |
| Внешний запуск | Интерфейс TekVPI; ±5 В(50 Ω); 150 B CAT I, уменьшается при 20 дБ/декада до 9 Вср.кв. свыше 200 кГц (1 МΩ) |
| Линия | Фиксирована на 0 В |
| Подключение запуска | Пост. и переем. Ток (затухание <60 Гц), подавление ВЧ (затухание >30 кГц), подавление НЧ (затухание <80 кГц, подавление шума (уменьшается чувствительность) |
| Интервал выдержки запуска | Мин. 250 нс, макс. 12 с |
| Система восстановления синхронизации (только с доп. мод.) | |
| Полоса пропускания синхронизации с фазовой подстройкой частоты | Фиксированная при FBaud/500 |
| Диапазон частот | 1,5 Мбод до 1,56 Гбод |
| Разброс восстановления синхронизации | <0,25% интервала побитовой передачи + 5 псср.кв. для комбинаций данных PRBS<0,25% интервала побитовой передачи + 5 псср.кв. для повторяющейся комбинации «0011» |
| Диапазон отслеживания и регистрации | ±5% от запрошенных бод |
| Минимальная амплитуда сигнала для восстановления синхронизации | 1 дел. p-p до 1,56 Гбод |
| Измерения осциллограмм | |
| Автоматические измерения | 53. из которых 8 могут отображаться на дисплее в любое время; статистические измерения, пользовательские опорные уровни, измерения в пределах строб-импульса, изолирующее определенное событие при регистрации и запускающее измерение |
| Измерения амплитуды | Амплитуда, высокая, низкая, максимум, минимум, полный размах, средняя, среднее значение цикла, среднеквадратическая, среднеквадратическая цикла, положительный выброс, отрицательный выброс |
| Измерения времени | Время нарастания, время спада, положительная длительность, отрицательная длительность, положительный коэффициент заполнения, отрицательный коэффициент заполнения, интервал, частота, задержка |
| Комбинации | Область, циклическая область, фаза, длительность вспышки |
| Гистограмма | Подсчет гистограмм, попадания в блок, попадания пиков, медиана, максимум, минимума, полный размах, среднее (μ), стандартная девиация (s), {μ}+1s, {μ}+2s, {μ}+3s |
| Глазковая индикация | Отношение подавления (абсолютное, %, дБ), высота глазка, длительность, вершина, основание, переход %, разброс (полный размах), ср.кв.),шум (полный размах, ср.кв.), отношение с/ш, искажение цикла, добротность |
| Обработка осциллограмм и математические функции | |
| Арифметическая | Сложение, вычитание, умножение, деление и скаляры |
| Алгебраические выражения | Задание алгебраических выражений, включая скаляры, осциллограммы, пользовательские переменные и результаты параметрических измерений |
| Математические функции | Усреднение, инверсия, интегрирование, дифференцирование, квадратный корень, экспоненциальная функция, Log10, Loge, Abs, Ceiling, Floor, Min, Max, Sin, Cos, Tan, ASin, ACos, ATan, Sinh, Cosh, Tanh |
| Отношения | Логические результаты сравнения >, < |
| Функции частотной области | Спектр, амплитуда и фаза, реальный и воображаемый спектр |
| Вертикальные единицы | Амплитуда: линейная, дБ, дБмФаза: градусы, радианы, групповая задержка. Единицы ИРИ и мВ |
| Функции интервала | Выпрямление, Хемминг, Хеннинг, Кайзер-Бессель, Блэкман-Харрис, Гаусс, Flattop2, экспоненциальная Tek |
| Определение осциллограммы | В виде произвольного математического выражения |
| Функции фильтра | Пользовательские фильтры. Пользователи определяют фильтр, содержащий коэффициенты фильтра. Имеется несколько готовых фильтров |
| Функции маски | Функция, формирующая базу данных изображений осциллограмм. Можно определить количество выборок |
| Характеристики дисплея | |
| Тип дисплея | ЖК цветной дисплей с активной матрицей |
| Размер дисплея | Диагональ: 307,3 мм (12,1 дюйм) |
| Разрешение дисплея | XGA 1240х768 пиксел |
| Стили осциллограмм | Векторная, точечная, переменное послесвечение, постоянное послесвечение |
| Цветовые палитры | Обычная, зеленая, серая, температура, спектральная и пользовательская |
| Формат дисплея | YT, XY |
| Компьютерная система и периферия | |
| Операционная система | Windows XP |
| Процессор | Intel Pentium 4; 3.4 ГГц |
| Память | 2 Гб |
| Жесткий диск | Задняя панель, съемный жесткий диск емкостью 80 Гб |
| Привод CD-R/W | Передняя панель; привод CD-R/W с программой записи компакт-дисков |
| Принтер (дополнительно) | Термопринтер; Чехол входит в комплект поставки осциллографа |
| Порты входа/выхода передней панели | |
| Выход компенсатора-пробника | На переднее панели. Амплитуда 1 В ±20% c нагрузкой ≥50Ω;500 мВ при нагрузке 50Ω, частота 1 кГц ±5% |
| Порт USB 2.0 | Один разъем на передней панели и четыре на боковой |
| Восстановление синхронизации | Разъем BNC, ≤1,25 Гбит/с, отклонение выхода≥130 мВp-p при 50Ω. Необходим дополнительный модуль |
| Восстановление синхронизации | Разъем BNC, ≤1,25 Гбит/с, отклонение выхода 200 мВ при 50Ω. Необходим дополнительный модуль |
| Вход для внешней синхронизации | + |

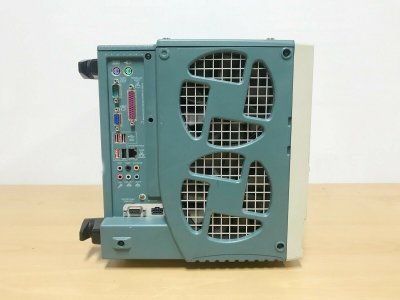

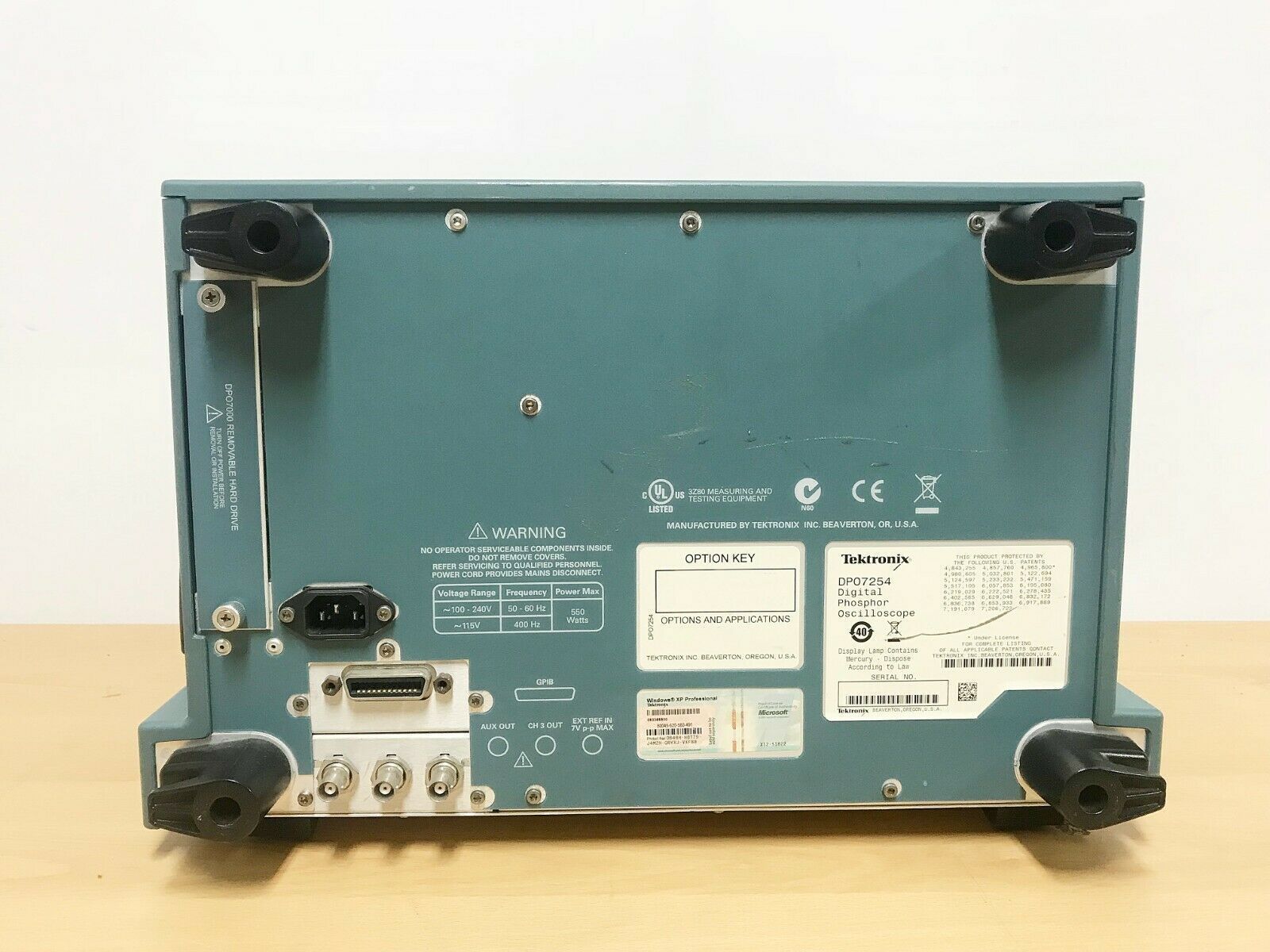

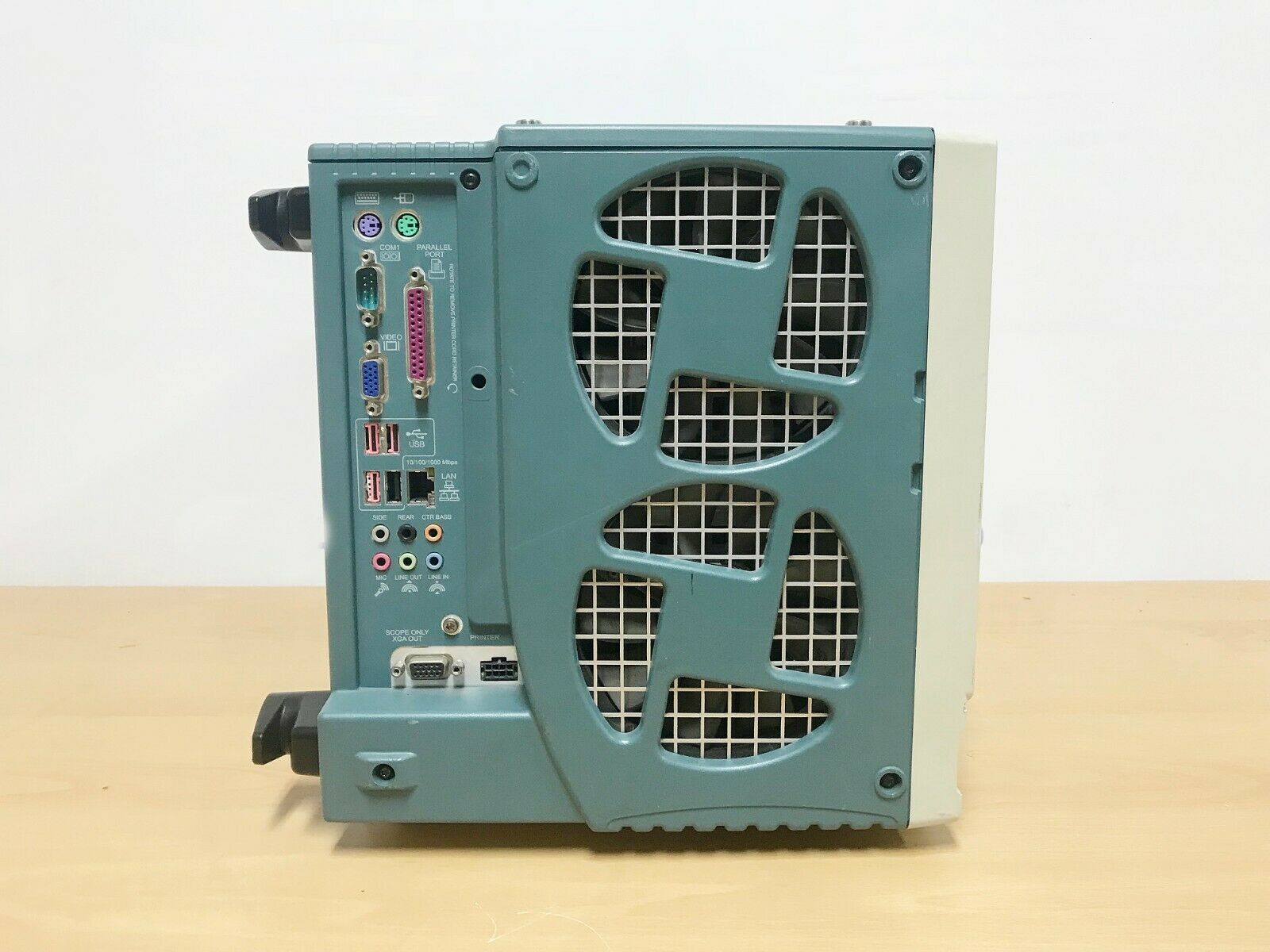

| Боковая и задняя панели | |
| Параллельный порт | Разъем IEEE 1284, DB-25 |
| Порт LAN | Разъем RJ-45, поддержка 10Base-T, 100Base-T и Gigabit Ethernet |
| Последовательный порт | Порт DB-9 COM1 |
| Видеопорт VGA | Гнездовой разъема DB-15; подключение второго монитора в режиме двух мониторов |
| VGA видеопорт осциллографа | Гнездовой разъем DB-15, отображение осциллограмм на внешнем дисплее или проекторе |
| Питание | 90 – 264 Вср.кв., 47 – 63 Гц; CAT II, < 400 ВА |
| Выход аналогового сигнала | Разъем BNC предоставляет буферную версию сигнал, назначенную входу кан. 3, если кан. 3 выбран в качестве источника запуска 50 мВ/дел. ±20% при нагрузке 1МΩ, 25 мВ/дел. ±20% при нагрузке 50 Ω. 100 МГц при нагрузке 50 Ω |
| Вход внешнего синхросигнала | Разъем BNC, система временной развертки может выполнять фазовую подстройку частоты по внешнему опорному сигналу 10 МГц |
| Выход внешнего синхросигнала | Разъем BNC для ТТЛ-совместимого входа внутреннего генератора опорной частоты 10 МГц |
| Выход внешнего запуска | Разъем BNC для ТТЛ-совместимого импульса переключения полярности при запуске осциллографа |
| Порт GPIB | Стандартный IEEE 488.2 |
| Общие данные | |
| Размеры | 292х451х265 мм (11.48х17.75х10.44 дюймов) |
| Масса нетто | 15 кг (32 фунта) |
| Масса брутто | 28,9 кг (63.75 фунта) |
