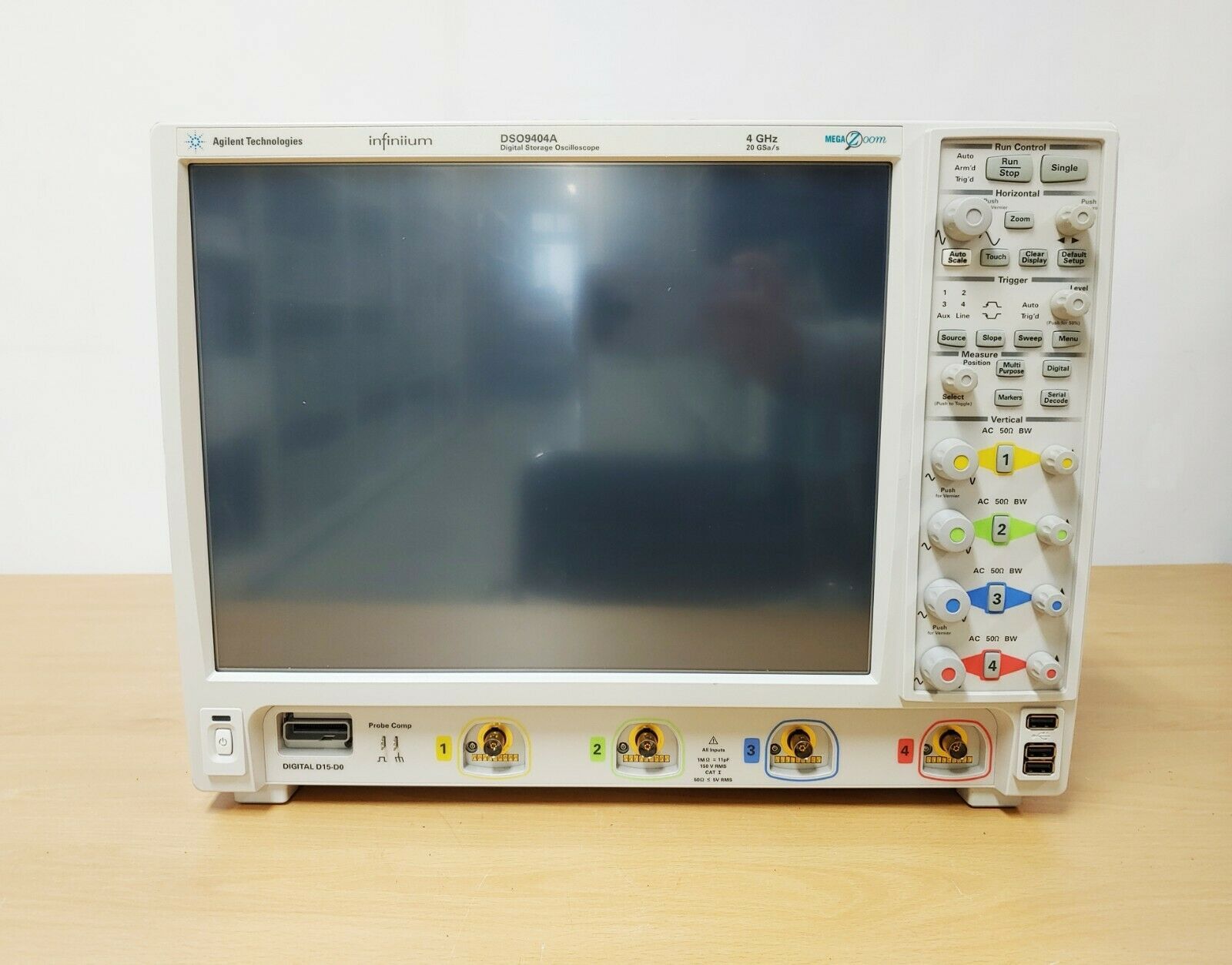

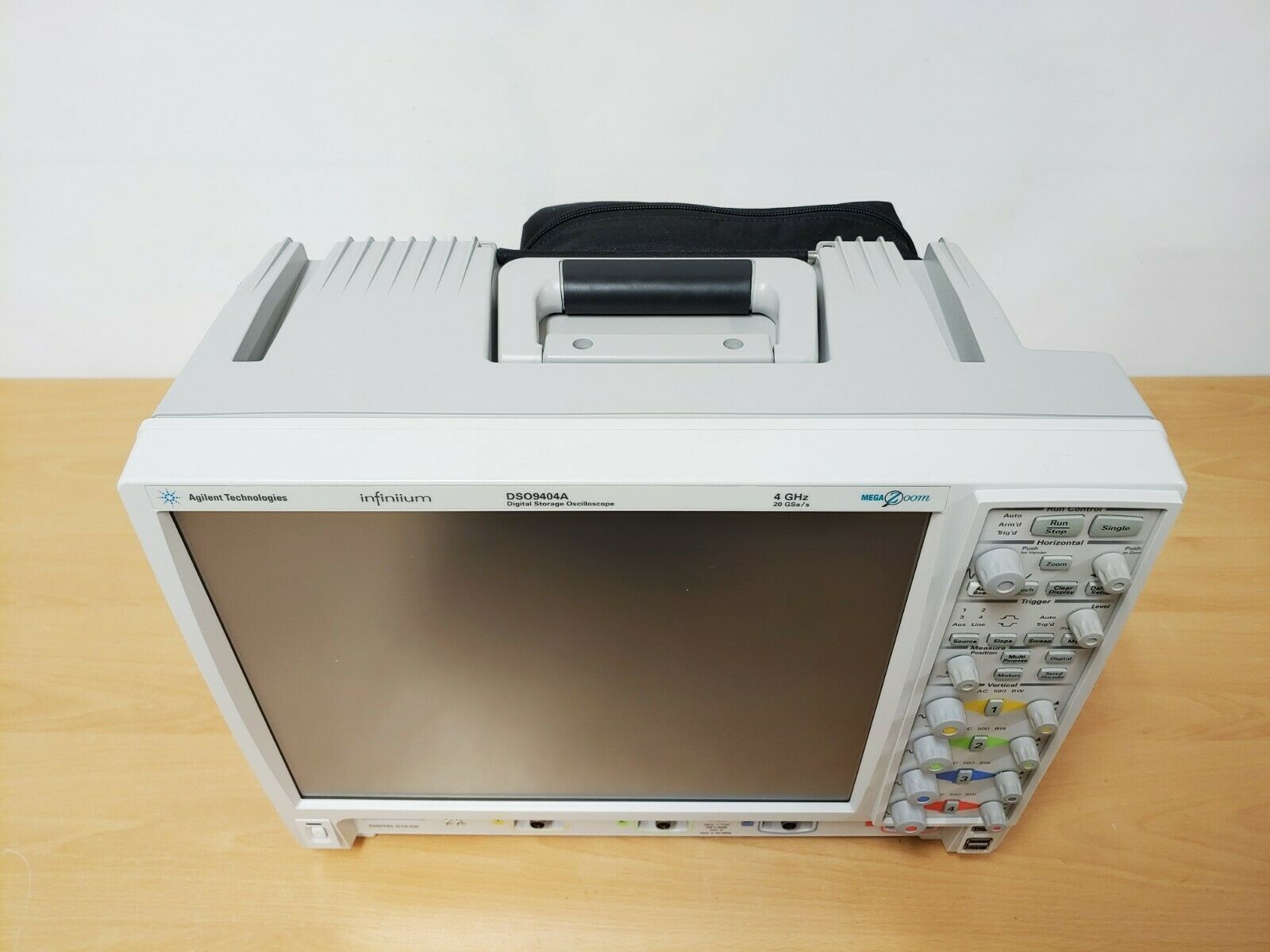

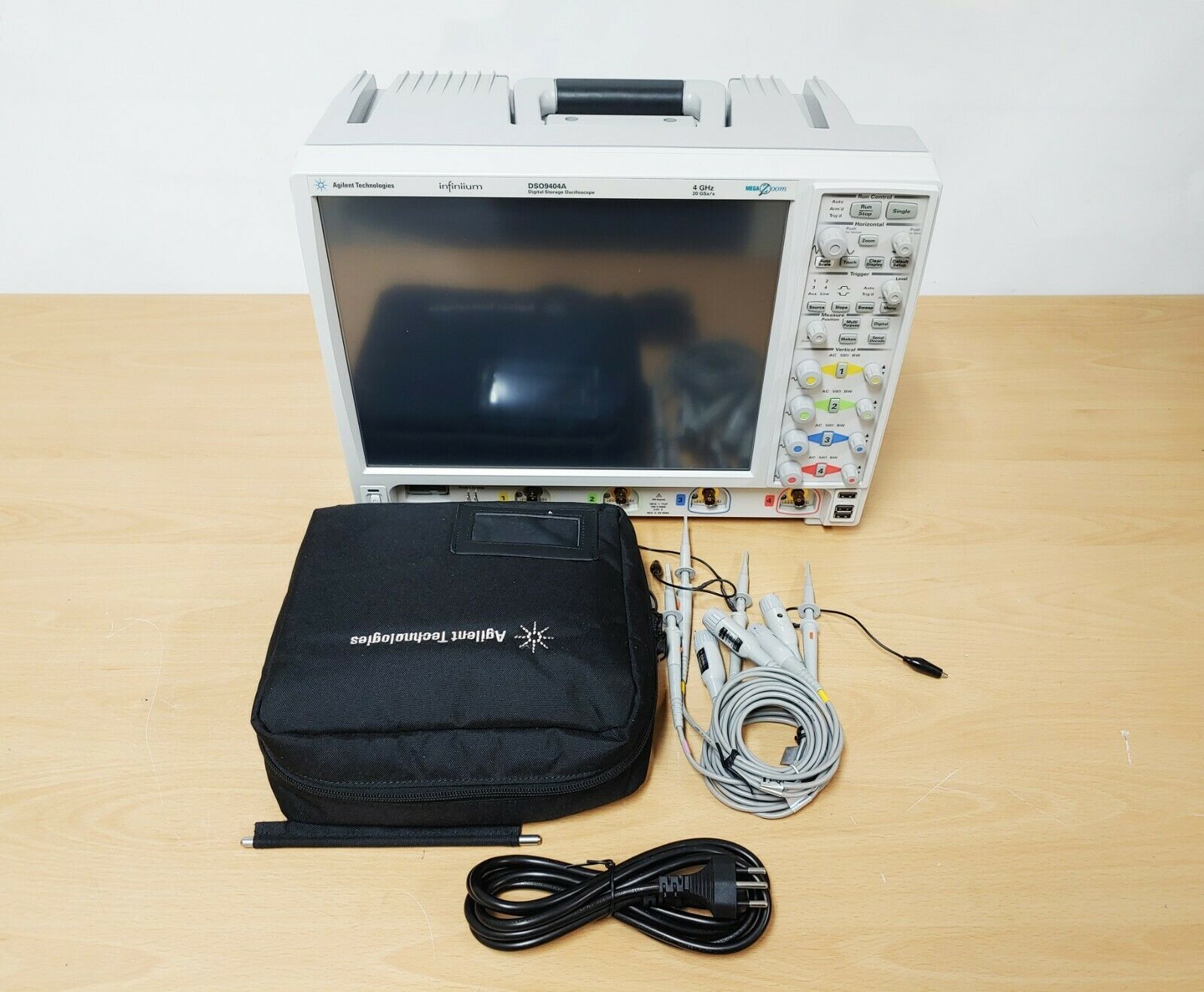

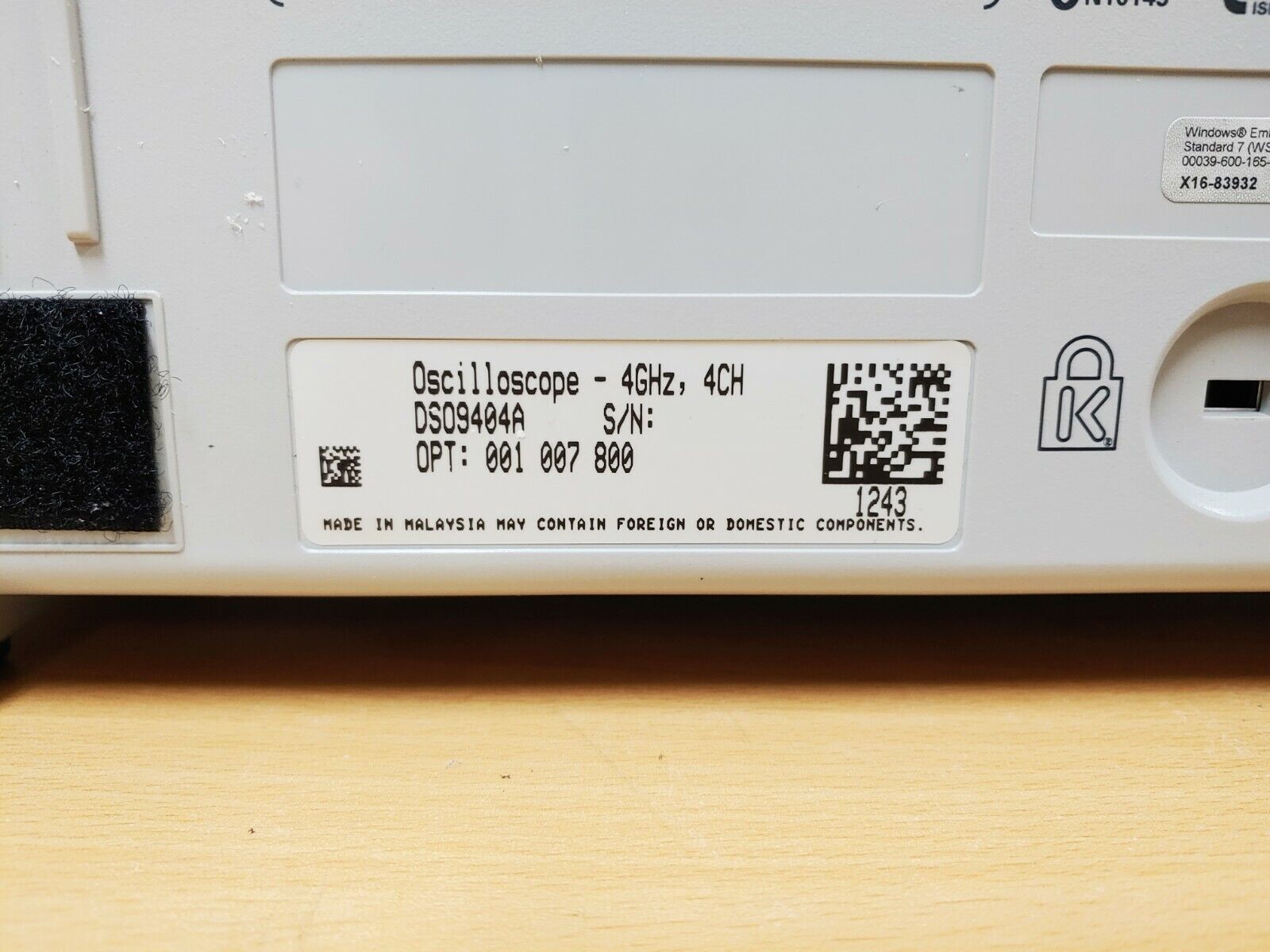

Осциллограф Agilent DSO9404A (демонстрационный) в Стародубе
Доставка курьером от 1 дня - от 500 ₽
Осциллограф - это незаменимый инструмент для любого инженера или специалиста по электронике. Осциллограф модели Agilent DSO9404A является одним из лучших представителей этого класса устройств. Данная модель обладает рядом уникальных характеристик, делающих ее идеальным выбором для специалистов, работающих с высокочастотными сигналами и сложными электронными устройствами. Одной из главных особенностей осциллографа Agilent DSO9404A является его полоса пропускания, которая составляет 4 ГГц.
Благодаря такой широкой полосе пропускания, этот осциллограф подходит для работы с самыми высокочастотными сигналами, что открывает перед пользователем широкие возможности для тестирования и отладки самых современных электронных устройств и систем. Еще одной важной характеристикой осциллографа является количество аналоговых каналов. В модели DSO9404A их четыре, что позволяет пользователю одновременно отслеживать несколько различных сигналов. Это существенно упрощает работу с многоканальными системами и позволяет более точно анализировать поведение сигналов в сложных системах. Кроме того, у осциллографа DSO9404A высокая частота дискретизации - 20 Гвыборок/с.
Осциллограф, логический анализатор и анализатор протоколов – все это объединено в одной модели прибора - Agilent Technologies DSO9404A. Этот высококачественный инструмент предназначен для измерения, анализа и отображения различных сигналов и подойдет для специалистов в таких областях, как электроника, разработка и тестирование радиочастотных систем и устройств связи. В качестве осциллографа модель DSO9404A предлагает широкий спектр функций и технических характеристик для обеспечения высокой точности и надежности измерений. Полоса пропускания осциллографа до 4 ГГц, частота дискретизации – 20 ГГц. Прибор оснащен 4 аналоговыми каналами для одновременного отслеживания нескольких сигналов.
Благодаря функциям логического анализатора, DSO9404A позволяет исследовать 16 цифровых каналов, а глубокая и быстрая память обеспечивает надежное хранение данных для последующего анализа. Встроенный анализатор протоколов предоставляет возможность детального изучения пакетов данных и перемещения между физическим и протокольным уровнями.
В нашем магазине вы можете купить Осциллограф Agilent DSO9404A - выставочный образец с минимальным количеством часов наработки. Покупая у нас, вы получаете гарантию качества и скидку до 80%. Если вам нужна помощь в выборе измерительного оборудования, наши специалисты всегда готовы ее оказать. Свяжитесь с нами по номеру телефона или через форму обратной связи на сайте. Мы осуществляем доставку по всей России. Наши приборы включены в Госреестр СИ и проходят поверку.
| Параметры | Значения |
|---|---|
| Аналоговая полоса пропускания (–3 дБ) | 4 ГГц |
| Время нарастания и спада |
10 - 90%: 85 пс 20 - 80%: 59 пс |
| Входные каналы | 4 |
| Входной импеданс | 50 Ом ± 2.5% |
| Чувствительность |
1 МОм: 1 мВ/дел. ÷ 5 В/дел. 50 Ом: 1 мВ/дел. ÷ 1 В/дел. |
| Характер связи на входе |
1 MОм: AC (3.5 Гц), DC 50 Ом: DC |
| Разрешение по вертикали | 8 бит, ≥ 12 бит с усреднением |
| Развязка между каналами |
DC ÷ 50 MHz: 50 dB |
| Погрешность коэффициента усиления постоянного напряжения | ± 2% от полной шкалы при шкале полного разрешения канала |
| Максимальное входное напряжение |
1 MОм: 150В RMS или DC, CAT I ± 250 В (DC + AC) в AC соединение 50 Ом: 5 Vrms |
| Погрешность установки смещения | ± (1,25% от смещения в канале + 1% от полной шкалы + 1 мВ) |
| Динамический диапазон |
1 MОм: ± 8 деления от середины экрана 50 Ом: ± 8 деления от середины экрана |
| Погрешность измерения постоянного напряжения |
Парный курсор: ± [(погрешность усиления DC) + (разрешение)] Одинарный курсор: ± [(погрешность усиления DC) + (погрешн. смещения) + (разрешение/2)] |
| Дисплей | |
| Дисплей | Жидкокристаллический тонкопленочный цветной дисплей XGA TFT-LCD размером 15" по диагонали, с сенсорным экраном |
| Серая шкала яркости | 64 уровня яркости |
| Разрешение | 1024 точек по горизонтали х 768 точек по вертикали |
| Примечания | В области отображения осциллограмм можно поместить до 12 этикеток (до 100 символов каждая |
| Сетки | Одна, две или четыре сетки осциллограмм, каждая с разрешением 8 бит по вертикали |
| Стили отображения осциллограмм | Соединенные точки, точки, бесконечное послесвечение, бесконечное послесвечение с градацией цвета. До 64 уровней градации яркости осциллограмм. |
| Компьютерная система и периферийные устройства, порты ввода-вывода | |
| Операционная система | Windows XP Pro® |
| Центральный процессор | Intel®Celeron™ M530 1.733 ГГц |
| Оперативная память компьютера | 2 Гбайт |
| Дисководы |
Внутренний жесткий диск ≥ 250 Гбайт Дополнительный съемный жесткий диск (опция) Дополнительный внешний USB дисковод DVD-RW (опция) |
| Периферийные устройства | Прилагается оптическая мышь USB, компактная клавиатура USB. Все модели поддерживают любые совместимые с Windows устройства ввода с последовательным интерфейсом, PS/2 или USB |
|
Типы файлов Данные осциллограмм (в скобках указан макс. размер памяти) |
Сжатый внутренний формат (*.wfm (2 х 108 точек)), значения, разделяемые запятой (*.csv (109 точек)), раздельные значения (*.tsv (109 точек)), обычный двоичный формат (*.bin (5 х 108 точек)), файлы значений Y (*.txt (109 точек)) |
| Графические файлы | BMP, PNG, TIFF, GIF или JPEG |

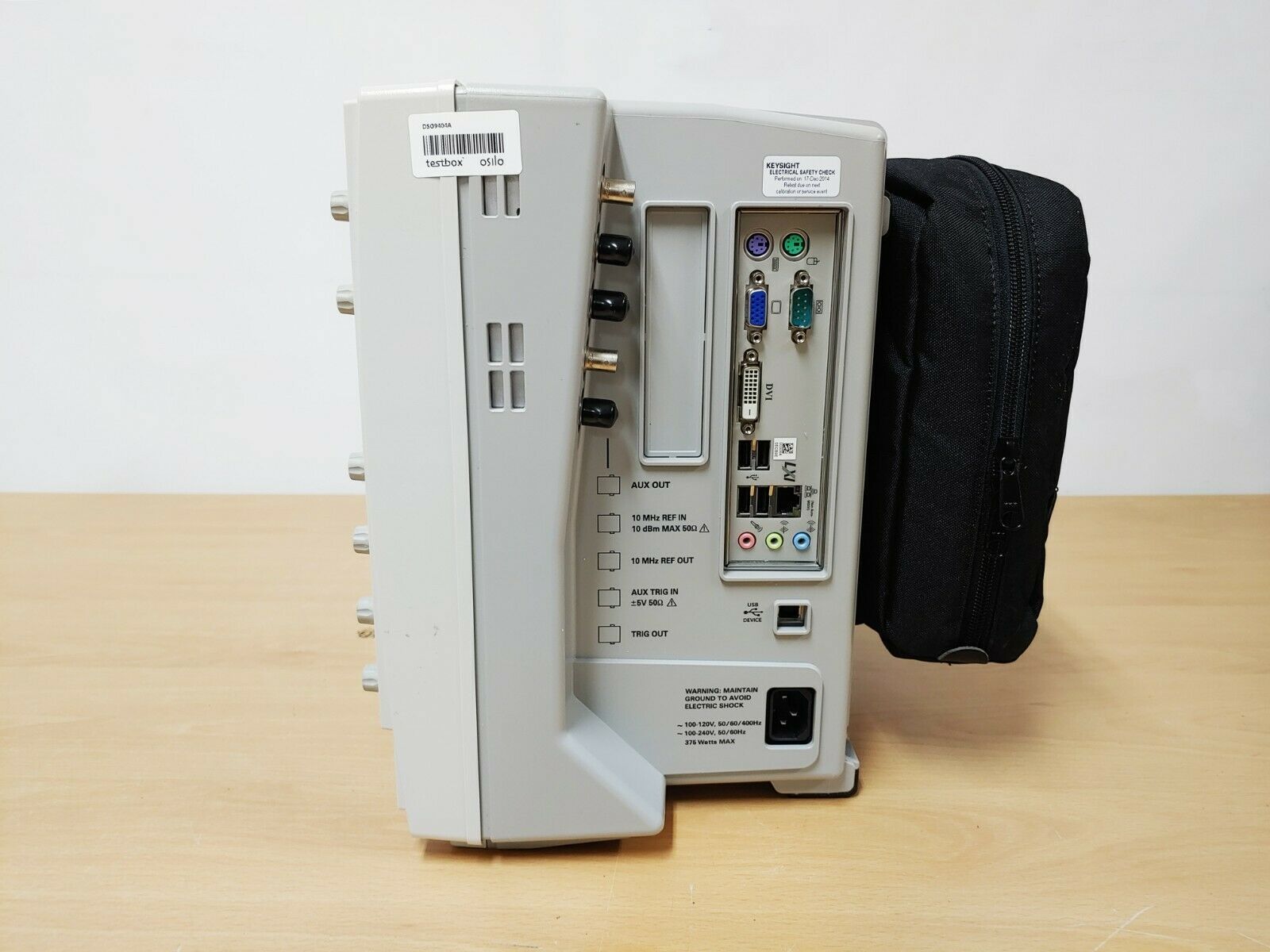

| Порты ввода-вывода | |
| LAN | Соединитель RJ-45, поддерживает стандарты 10Base-T, 100Base-T и 1000Base-T). Обеспечивает возможность дистанционного Web-управления , передачи сообщений по электронной почте по запуску или по запросу, передачи данных и файлов, а также сетевую печать |
| RS-232 (последовательный порт) | СОМ1, поддержка принтера и печатающего устройства |
| Параллельный порт | Порт принтера |
| PS/2 | Два порта. Поддерживают манипуляторы и устройства ввода. |
| USB 2.0 hi-speed (host) | Три порта USB 2.0 hi-speed (host) на передней панели и два порта USB 2.0 hi-speed (host) на задней панели |
| Видеовыход для второго монитора | 15-контактный соединитель XGA (1024 х 768), полноцветный выход отображения осциллограмм или видеовыход для второго монитора |
| Соответствие стандарту LXI | Функциональный класс С |
| Общие технические характеристики | |
| Температура | При эксплуатации: 5°С ÷ +40°С; при хранении: –40°С ÷ +70°С |
| Относительная влажность |
При эксплуатации: до 95% (без конденсации) при температуре +40°С; при хранении: до 90% при температуре +65°С |
| Высота над уровнем моря | При эксплуатации: до 4000 метров; при хранении: до 15300 метров |
| Вибрации | При эксплуатации: хаотичные вибрации 5 ÷ 500 Гц, 10 минут по каждой оси, 0,3 g(эфф.) при хранении: хаотичные вибрации 5 ÷ 500 Гц, 10 минут по каждой оси, 2,41 g(эфф.); резонансный поиск 5 ÷ 500 Гц, развертка синусоидального сигнала, скорость развертки 1 октава/мин. (0,75 g), выдержка 5 минут на частоте резонанса при четырех резонансах по каждой оси |
| Электропитание |
375 Вт 100-120 В, 50/60/400 Гц 100-240 В, 50/60 Гц максимальная подводимая мощность |
| Масса | Нетто: 11,8 кг; в транспортной упаковке: 17,8 кг |
| Размеры (без ручки) | Высота 330 мм, ширина 430 мм, глубина 230 мм |
