Комплект с расширенной индикацией выходных параметров генератора.
Все описание
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Назначение трассотечеискателя Успех АТГ-425.15Н:
- Определения местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 5 км от места подключения генератора.
- Определения мест повреждения кабельных линий.
- Обследования участков местности перед проведением земляных работ.
- Проведения работ по поиску скрытой проводки.
- Обнаружения мест разгерметизации трубопроводов на глубине до 3 м.

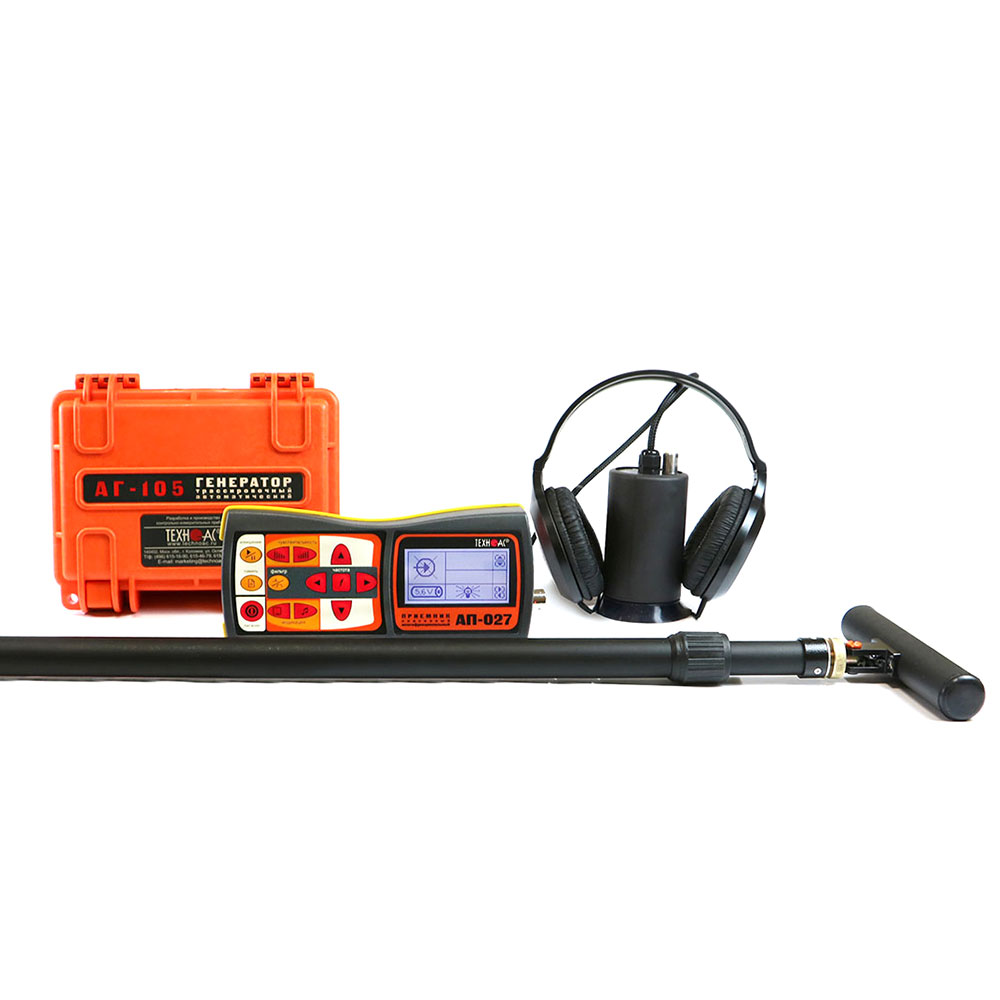

Трассотечеискатель Успех АТГ-425.15Н - универсальный многофункциональный комплект, в котором объединены три устройства:
- трассоискатель с электромагнитным датчиком;
- трассоискатель с акустическим датчиком;
- течеискатель с акустическим датчиком.
Решаемые задачи трассотечеискателем Успех АТГ-425.15Н:
- Трассировка кабеля и определение глубины залегания.
- Поиск места повреждения силового кабеля.
- Поиск металлических трубопроводов и определение глубины залегания.
- Поиск мест пересечения трубопроводов и кабеля.
- Определение мест утечки.
Особенности трассотечеискателя Успех АТГ-425.15Н:
- Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
- Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.
Особенности приемника АП-027:
- Цифровой трассопоисковый приемник.
- Большой ЖК дисплей с переключаемыми режимами работы.
- Вывод звукового сигнала как на встроенный динамик, так и в наушники оператора.
- Широкий набор рабочих частот (50 / 100 / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 50...8600 Гц).
- Возможность дополнительно подключить акустический датчик (функция течеискателя / дефектоискателя).
- Класс защиты корпуса от внешних воздействий IP54.

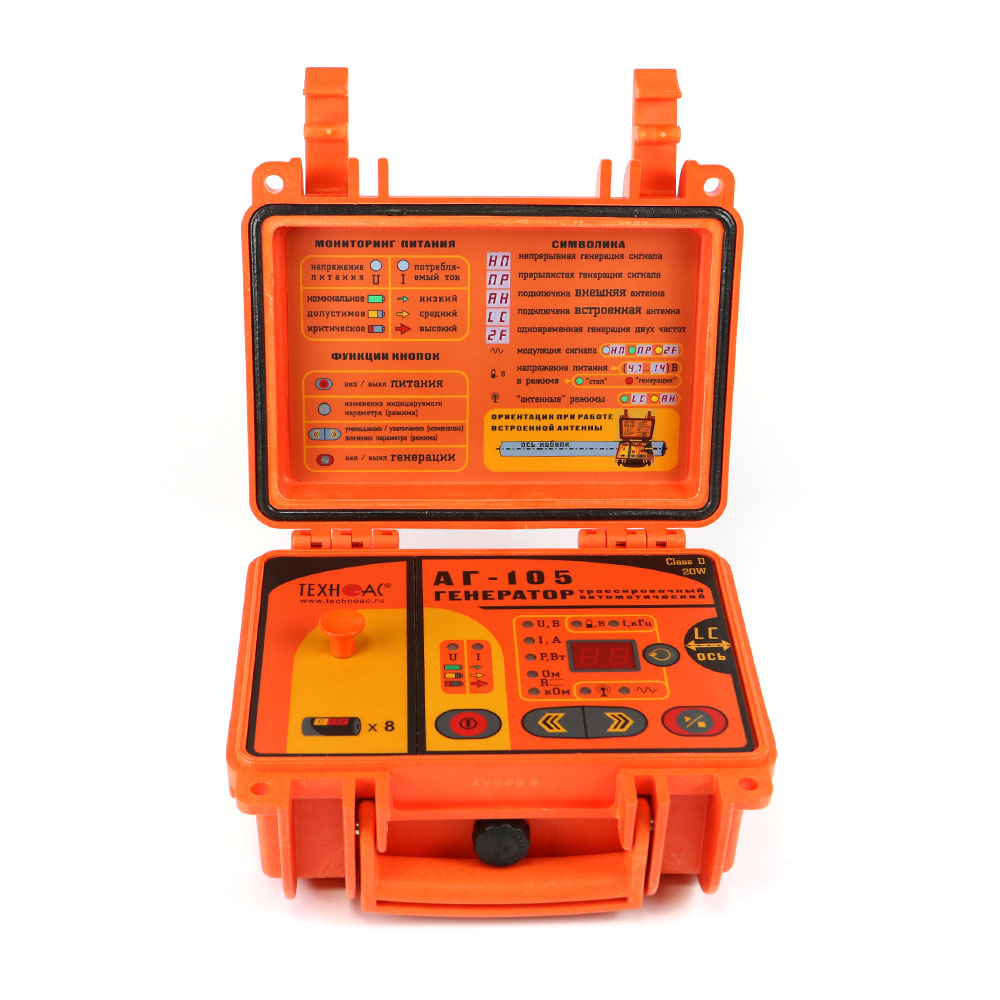

Особенности генератора АГ-105:
- Встроенный «мультиметр» отображает, по выбору оператора, напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
- Ручное уменьшение/увеличение мощности после автосогласования.
- Небольшие габариты и вес.
Принцип работы трассотечеискателя Успех АТГ-425.15Н:
Режим трассопоиска:
Пассивный поиск (трассопоиск без использования генератора)
Подключить головные телефоны и ЭМД к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).
При работе оператора уровень сигнала анализируется по уровню шума в головных телефонах и стрелочному индикатору приемника.
Активный поиск (трассопоиск с использования генератора)
Подключить головные телефоны и ЭМД к приемнику.
Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для согласования с нагрузкой (кабель или трубопровод).
Подключить генератор к нагрузке. Согласовать генератор с нагрузкой. Использовать режим «512», «1024», «8928», «х3». На приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода).
Поиск места повреждения силового кабеля (трассопоиск с использования генератора)
Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (ЭМД) и акустическим (АД).
Подключить головные телефоны и ЭМД (АД) к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8928», «х3» (для индукционного метода); «ШП», «ФНЧ», «ПФ» (для акустического метода).
Режим течепоиска:
Подключить головные телефоны и АД к приемнику. Использовать режим «ШП», «ФНЧ», «ПФ».
Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на стрелочный индикатор. Оператор по максимальному сигналу на стрелочном индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода.
Области применения:
- ЖКХ.
- Теплосети.
- Водоканал.
| Характеристики приемника АП-027 | |||
| Параметр | Датчик ЭМД/ДКИ/ДОДК/КИ | Датчик АД | |
| Вид работы в зависимости от датчика | определяется автоматически, при подключении датчика | ||
| Вид принимаемого сигнала | выбирается оператором как «непрерывный / импульсный» | выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» | |
| Частоты переключаемых полосовых фильтров | центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц | - ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; - ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц |
|
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц | |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB | |
| Визуальная индикация | ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» |
||
| Звуковая индикация | головные телефоны - натуральный широкополосный или отфильтрованный сигнал | ||
| головные телефоны - синтезированный звук ЧМ | - | ||
| встроенный излучатель - синтезированный звук ЧМ | |||
| Питание | напряжение 4…7 В: - аккумуляторы «тип АА» 1,2 В 4 шт. в комплекте с зарядным устройством, питающимся от осветительной (220 В) или бортовой (12 В) сети; - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; - внешний аккумулятор |
||
| Время непрерывной работы, не менее | 20 часов | ||
| Допустимый диапазон температур окружающей среды при эксплуатации | -20…+50ºС | ||
| Класс защиты от внешних воздействий | IP54 | ||
| Габаритные размеры электронного блока | 220x102x42 мм | ||
| Масса электронного блока, не более | 0,46 кг | ||
| Характеристики генератора АГ-105 | |||
| Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц» | |||
| Нагрузка «клипсы» или «клещи» | 512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33» | ||
| «Антенные» режимы | 8192 - «8.2» / 32768 - «33» для «Lc» или 8192 - «8.2» для «AH» | ||
| Режим работы | |||
| «Антенные» режимы | Встроенная передающая антенна «LC» | ||
| Внешняя передающая антенна «АН» | |||
| Режим работы | |||
| Режимы «модуляции» (сигналы специальной формы) | Прерывистый «ПР» (кратковременные посылки сигнала) Длительность посылки 0,12 сек Частота следования посылок 1 Гц |
||
| Двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц) Соотношение амплитуд 4/1 (соответственно) |
|||
| Выходные параметры при напряжении питания 12…15В | |||
| Выходной ток, А | |||
| Ограниченный программой при ручном повышении, ≥ | 5 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» / «2F» | ||
| 3 - при частоте 32768 Гц «33» | |||
| Заданный для автоматического согласования, ≥ | 0,2 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F» | ||
| 0,1 - при частотах 8192 Гц «8.2» / 32768 Гц «33» | |||
| Максимальное выходное напряжение, В | |||
| В зависимости от «модуляции», ≥ | 32 - в двухчастотном режиме модуляции «2F» | ||
| 40 - в других режимах | |||
| Максимальная выходная мощность, Вт | |||
| Ограниченная программой, ≥ | 20 - При частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» | ||
| 6 - При частоте 32768 Гц «33» | |||
| Источники питания | |||
| Напряжение питания | 7…15 В | ||
| Батарейный комплект «тип С×8» | 8 щелочных («alkaline») элементов 1,5 В «тип С» | ||
| Внешние источники питания (не входят в комплект поставки) | Аккумулятор «12 В» (например, автомобильный) Выходное напряжение 11…14 В при токе не менее 4 А |
||
| Сетевой блок питания АГ114М.02.020 (дополнительная принадлежность) Выходное напряжение 15 В, мощность 60 Вт |
|||
| Время работы («жизненный цикл» зависит от качества батарей) | При работе от батарейного комплекта «тип С×8» ≈ 5 часов в режимах «НП» и «2F» (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме «ПР» (при исходной выходной мощности 15 Вт) | ||
| При внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено | |||
| Функциональные особенности | |||
| Автоматическое управление выходной мощностью в процессе генерации | Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания | ||
| Согласование с нагрузкой | Автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2 А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»; - ≥ 0,1 А при частотах 8192 Гц «8.2» и 32768 Гц «33». | ||
| Ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования | |||
| Варианты подключения к исследуемой коммуникации | «Контактное» подключение с «возвратом тока через землю» | ||
| «Бесконтактное» подключение с применением встроенной передающей антенны «LC» | |||
| «Бесконтактное» подключение с применением внешней передающей антенны «АН» | |||
| «Бесконтактное» подключение с применением индукционных передающих «клещей» | |||
| Конструктивные параметры | |||
| Выходной усилитель мощности | Технология: модифицированный CLASS D КПД до 85% | ||
| Габаритные размеры, мм | 216х180х105 мм | ||
| Вес, кг | 2 | ||
| Условия эксплуатации | |||
| Допустимый диапазон температур окружающей среды при эксплуатации | -30…+60ºС С «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды. |
||
| Степень защиты корпуса | IP65 (при закрытой крышке корпуса - кейса) | ||

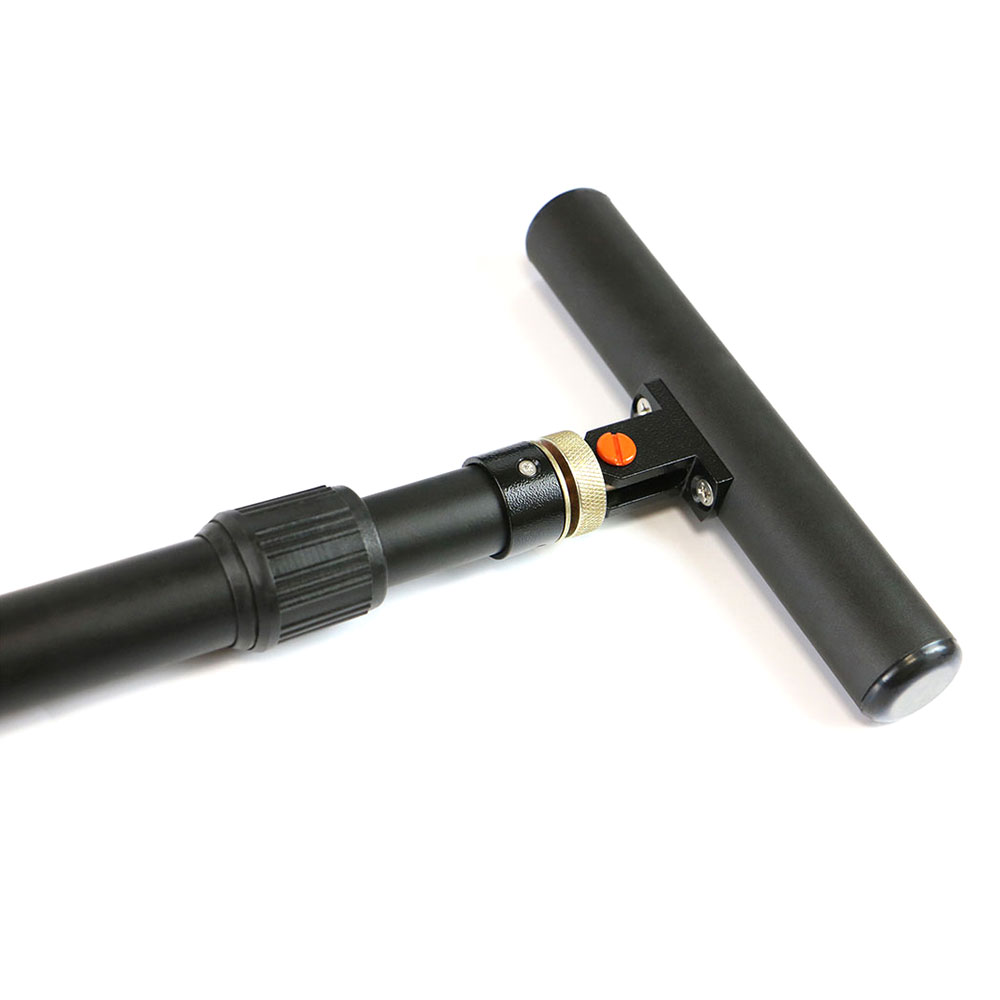

| Характеристики электромагнитного датчика ЭМД-247 | |||
| Тип преобразователя | резонансная ферритовая магнитная антенна | ||
| Частота резонанса | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц | ||
| Тип питания | от приемника | ||
| Коммутация резонанса | принудительная (управляется приемником) | ||
| Характеристики датчика акустического АД-247 | |||
| Габаритные размеры прибора, не более, мм | 60х130 | ||
| Масса, не более, кг | 0,95 | ||
Госреестр
?
Внесён в Государственный Реестр СИ
- Трассопоисковый приемник АП-027
- Генератор АГ-105
- Датчик электромагнитный ЭМД-247
- Комплект акустического датчика АД-247
- Головные телефоны
- Держатель для приемника АП-027.00.010
- Батарейки для приемника (AA) 4шт
- Батарейки R14 8шт
- Кабель АГ120.02.020
- Кабель АГ120.02.050
- Кабель АГ105.02.020
- Контакт магнитный АГ120.02.090 2шт
- Штырь заземления АГ110.02.004 2шт
- Кабель для подключения внешнего аккумулятора AP027.02.030
- Сумка для электромагнитного датчика ЭМД-247 (чехол 53186)
- Сумка для комплекта (чехол 53222)
- Крестовая отвертка
- Руководство по эксплуатации 3шт
- Паспорт
