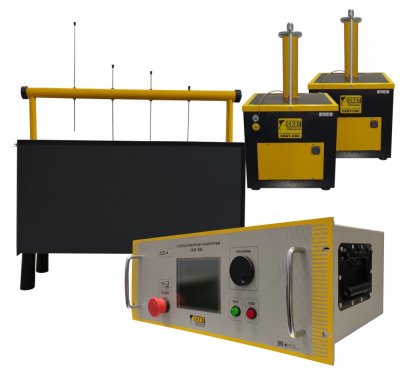

Cтенд высоковольтный стационарный СКАТ-CВС-100Ц в Стародубе
0
Арт. x-13464
655 000 руб.
Цена указана с учётом НДС 5%
Нашли дешевле?
Хочу в подарок
Самовывоз сегодня - бесплатно
Доставка курьером от 1 дня - от 500 ₽
Доставка курьером от 1 дня - от 500 ₽
Характеристики
Поверка
:
?
Стоимость поверки оборудования
10000
Описание
СКАТ-СВС предназначен для проведения приёмосдаточных и эксплуатационных электрических испытаний средств защиты (изоляционные штанги, резиновые боты, перчатки, электроинструмент и т.п.) переменным напряжением промышленной частоты, регулируемым в пределах от 0 до 100 кВ.
Все описание
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Госреестр № 89524-23
СКАТ-СВС предназначен для проведения приёмосдаточных и эксплуатационных электрических испытаний средств защиты (изоляционные штанги, резиновые боты, перчатки, электроинструмент и т.п.) переменным напряжением промышленной частоты, регулируемым в пределах от 0 до 100 кВ. Также оборудование стендов может использоваться для испытаний изоляции переменным током (кабелей, изоляторов).

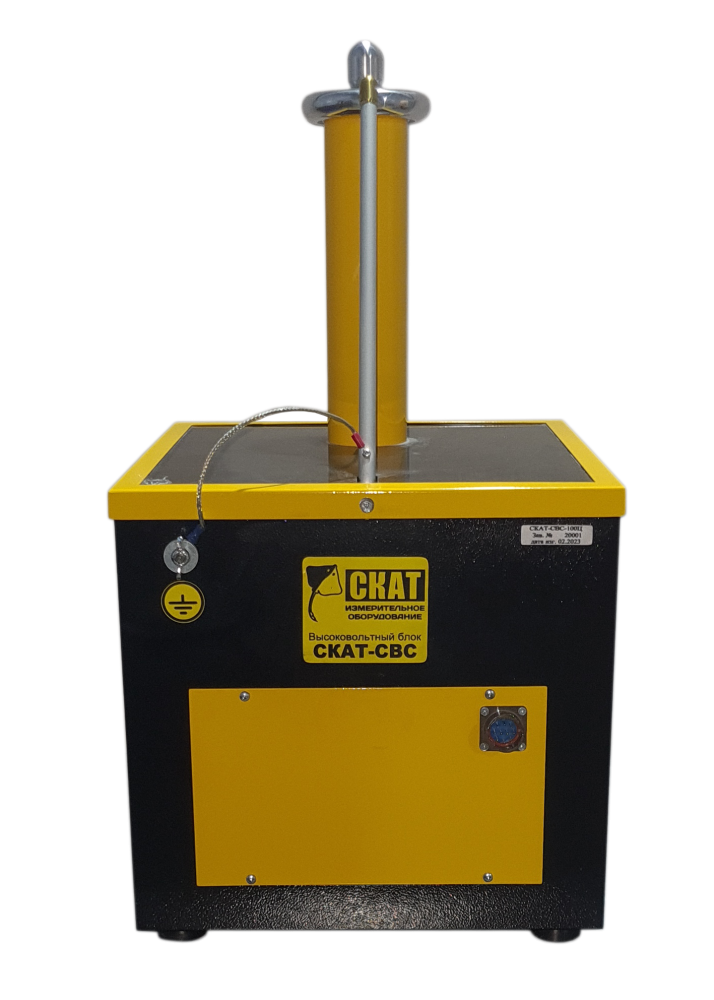

Высоковольтные блоки выполнены в стальных корпусах, покрытых полимерной порошковой краской. На блок установлена автоматическая штанга заземления. Конструкция высоковольтного выхода предусматривает элементы, затрудняющие возникновение коронного разряда. Материалы изоляции высоковольтного трансформатора – трансформаторное масло и пластик.

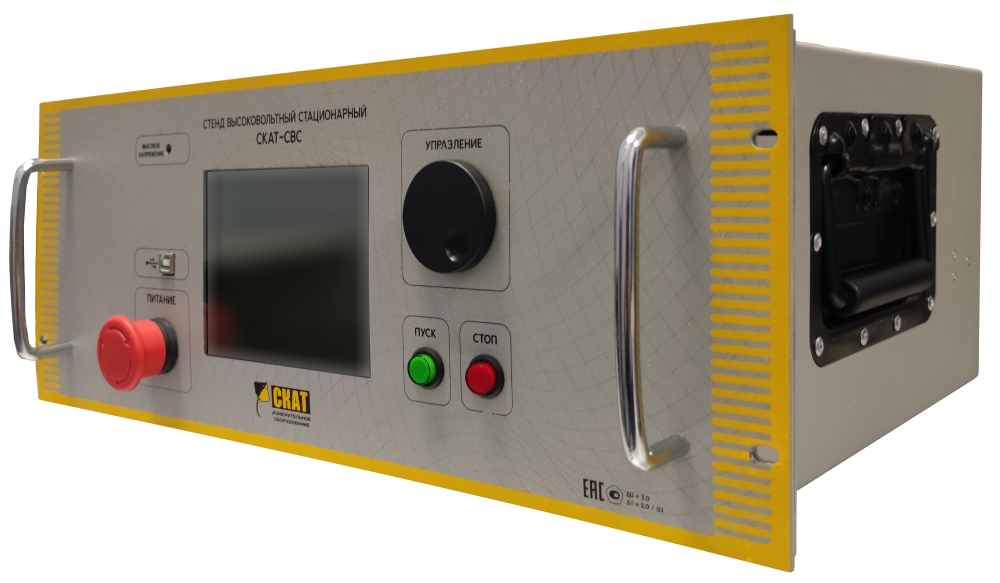

Блок управления исполнен в металлическом корпусе с ручками для переноса, используется в настольном варианте, возможен монтаж в стойку 482,6 мм (19 дюймов). Корпус покрыт полимерной порошковой краской.
Ванна испытательная представляет собой емкость для воды, корпус которой выполнен из нержавеющей стали и покрыт снаружи полимерной порошковой краской. Внутренний делитель напряжения с диапазоном измерения от 0,2 до 20 кВ встроен в штангу измерительную, конструктивно расположенную над верхней частью ванны на двух изолирующих стойках, закрепленных на боковых стенках корпуса ванны.
Стенд имеет встроенное программное обеспечение.
Стенды предназначены для работы при температуре окружающего воздуха от плюс 10 ºC до плюс 40 ºC и относительной влажности до 95 % при температуре 25 ºC.
Цена указана без НДС
СКАТ-СВС предназначен для проведения приёмосдаточных и эксплуатационных электрических испытаний средств защиты (изоляционные штанги, резиновые боты, перчатки, электроинструмент и т.п.) переменным напряжением промышленной частоты, регулируемым в пределах от 0 до 100 кВ. Также оборудование стендов может использоваться для испытаний изоляции переменным током (кабелей, изоляторов).
Высоковольтные блоки выполнены в стальных корпусах, покрытых полимерной порошковой краской. На блок установлена автоматическая штанга заземления. Конструкция высоковольтного выхода предусматривает элементы, затрудняющие возникновение коронного разряда. Материалы изоляции высоковольтного трансформатора – трансформаторное масло и пластик.
Блок управления исполнен в металлическом корпусе с ручками для переноса, используется в настольном варианте, возможен монтаж в стойку 482,6 мм (19 дюймов). Корпус покрыт полимерной порошковой краской.
Ванна испытательная представляет собой емкость для воды, корпус которой выполнен из нержавеющей стали и покрыт снаружи полимерной порошковой краской. Внутренний делитель напряжения с диапазоном измерения от 0,2 до 20 кВ встроен в штангу измерительную, конструктивно расположенную над верхней частью ванны на двух изолирующих стойках, закрепленных на боковых стенках корпуса ванны.
Стенд имеет встроенное программное обеспечение.
Стенды предназначены для работы при температуре окружающего воздуха от плюс 10 ºC до плюс 40 ºC и относительной влажности до 95 % при температуре 25 ºC.
Цена указана без НДС
| Диапазон измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц | ||
| в режиме «встроенный источник до 1000 В», В | от 20 до 1000 | |
| в режиме «ванна испытательная до 20 кВ», кВ | от 1 до 20 | |
| в режиме «высоковольтный блок до 50 кВ», кВ | от 1 до 50 | |
| в режиме «до 100 кВ между высоковольтными блоками», кВ | от 5 до 100 | |
| Диапазон измерений среднеквадратических значений силы переменного тока синусоидальной формы частотой 50 Гц | ||
| в режиме «встроенный источник до 1000 В», мА | от 0,5 до 10 | |
| в режиме «ванна испытательная до 20 кВ», мА | от 0,5 до 10 | |
| в режиме «высоковольтный блок до 50 кВ», мА | от 1 до 40 | |
| в режиме «до 100 кВ между высоковольтными блоками», мА | от 1 до 20 | |
| Пределы допускаемой относительной погрешности измерений среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц: ±3% | ||
| Пределы допускаемой относительной погрешности измерений среднеквадратических значений силы переменного тока, % | ±(2,0+0,1·((Iм/I)-1))* | |
| Параметры питающей сети | напряжение переменного тока, В | от 198 до 242 |
| частота переменного тока, Гц | от 49 до 51 | |
|
Максимальная полная мощность, потребляемая стендом, В‧A, не более |
2500 | |
| Количество внешних источников высокого напряжения | 2 | |
| Количество каналов измерения силы тока при работе с ванной испытательной | 4 | |
| Габаритные размеры средства измерений, мм, не более, Д х Ш х В | Блок управления | 490 х 380 х 200 |
| Блок высоковольтный50кВ | 370 х 375 х 650 | |
| Ванна испытательная | 825 х 270 х 760 | |
| Масса средств измерений, кг, не более, Д х Ш х В | Блок управления | 23 |
| Блок высоковольтный50кВ | 36 | |
| Ванна испытательная | 19 | |
| Условия эксплуатации | температура окружающей среды, °С | от +10 до +40 |
| относительная влажность при температуре +25 ºС, %, не более | 80 | |
| атмосферное давление, кПа | от 84 до 106,7 | |
| Средняя наработка на отказ в нормальных условиях применения, ч, не менее | 8000 | |
| Средний срок службы, лет, не менее | 10 | |
|
Габариты упаковки Блок управления ДхШхВ, м |
0,6 х 0,4 х 0,26 | |
|
Габариты упаковки Ванна испытательная ДхШхВ, м |
0,96 х 0,3 х 0,56 | |
|
Габариты упаковки Блок высоковольтный 1 ДхШхВ, м |
0,6 х 0,44 х 0,69 | |
|
Габариты упаковки Блок высоковольтный 2 ДхШхВ, м |
0,6 х 0,44 х 0,69 | |
| Вес, кг | 151 | |
| Объем упаковки, м3 | 0,59 | |
Госреестр
?
Внесён в Государственный Реестр СИ
Поверка
?
Стоимость поверки оборудования
10000
- Блок управления
- Высоковольтный блок 50 кВ 2 шт
- Ванна испытательная
- Кабель межблочный, длина 4 м 2 шт
- Кабель высоковольтный, длина 1,5 м
- Кабель измерительный, длина 3 м
- Комплект кабелей для испытаний до 1000 В
- Провод заземления 3 шт
- Кабель сетевой
- Вилка разъема для подключения сигнальных цепей
- Паспорт
- Руководство по эксплуатации
